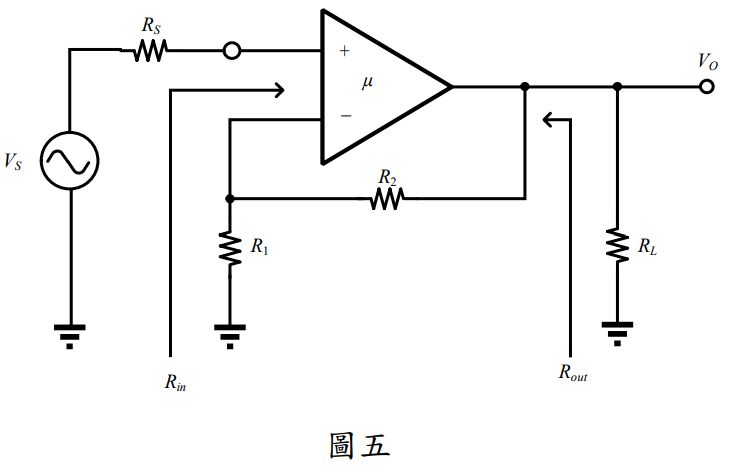

五、有一個串並（series-shunt）回授放大器如圖五所示，在此我們使用一個 差動放大器，此差動放大器的增益μ = 103，輸入電阻 Rid = 200 kΩ，輸出 電阻 ro = 2 kΩ。在此電路中，RS = 20 kΩ、RL = 2 kΩ。
(二)假設理想的回授放大器增益 Af = Vo /Vs = 20 V/V，其所需的回授因數 （feedback factor）β為何？如果 R1 = 2 kΩ，R2 應該為何？（6 分）
