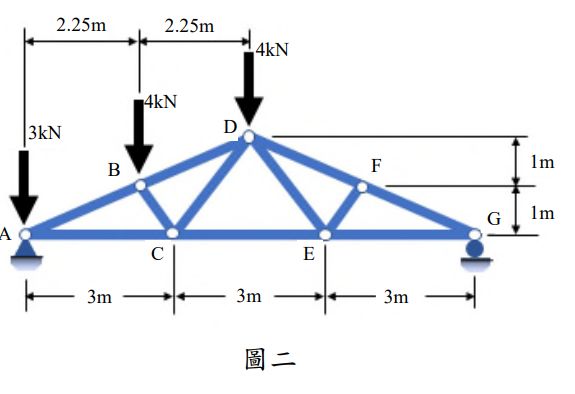

(二)桿件 BC、BD、CD 及 CE 之軸力。（請同時標示張力或壓力）（25 分）圖二 6m 6m 6m 7m 8.4kN C B D E y x z 3m A 4kN 1m 1m 4kN 3kN 3m 3m 3m 2.25m 2.25m B A C D F G E 代號：42730 頁次：2－2

三、如圖示，垂直桿 ABC 為非等截面。AB 段：長度 L1 ，截面積 A1 ，楊氏模數為 E ；BC 段：長度 L2 ，截面積 A2 ，楊氏模數為 E 。水平桿 BDE 為剛性桿。外力 P1 及 P2 分別作用於 C 點及 E 點。求：B 點垂直方向位移， C 點垂直方向位移，E 點垂直方向位移。（25 分）
