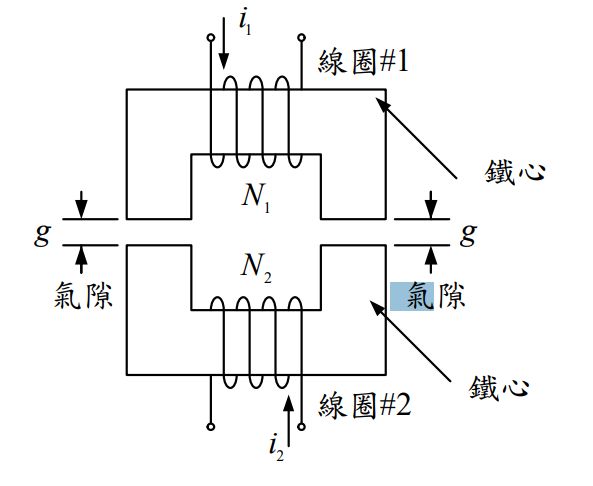

一、由兩塊鐵心及兩個線圈組合磁路示意如下圖，線圈#1 的匝數 N₁=200 匝，線圈#2 的匝數 N₂=300 匝，每塊鐵心的磁路平均長度為l _c = 20 cm，鐵心的截面積 A_c與氣隙的截面積 A _g 相等， Ac = A g = 4 cm² ，鐵心的導磁係數為 µc = 100µ₀ ，氣隙的導磁係數為 µ0=4π×10⁻⁷ H/m ，每個氣隙的間距為g = 2 mm。若忽略線圈的漏磁及氣隙的邊緣效應，試求：

申論題內容

(二)若線圈的電流 1 i =10 A、 2 i = 5 A時，計算鐵心的磁通密度及此系統總儲存能量。（10 分） 1 i 線圈#1 N1 線圈#2 氣隙氣隙鐵心鐵心 N2 g g 2 i
