試卷：113年 - 113 專技高考_專利師（選試專業英文及電子學）、專利師（選試專業日文及電子學）：電子學#122222
科目：電子學
年份：113年
排序：0

題組內容

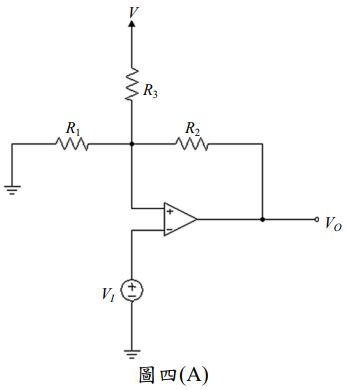

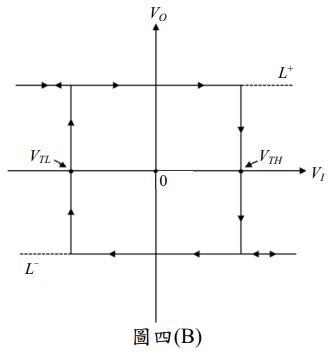

四、如圖四(A)之電路，V 為一電壓源，V_I 為輸入電壓，V_O為輸出電壓，V_O – V_I 的關係圖如圖四(B)所示， L⁺ 為雙穩態正電壓， L^-為雙穩態負電壓，V_TH 為正臨限電壓， V_TL為負臨限電壓，假設 L+ = -L^- =12 V，V =14 V，R₁= 8 kΩ，V_TL = -5 V，VTH =+5.2 V，求

申論題內容

(二) R₃=？(Ω) （10 分）（答案計算至小數點第二位以下四捨五入）
