113年 - 113 專技高考_專利師（選試專業英文及電子學）、專利師（選試專業日文及電子學）：電子學#122222

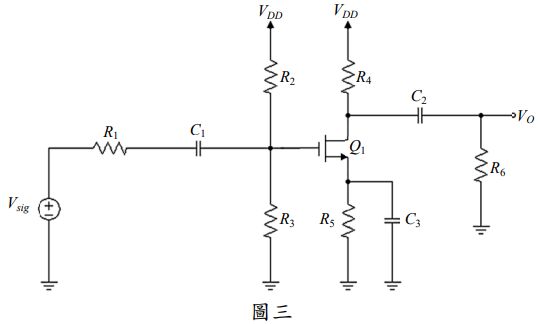

三、如圖三之電路，其中 R₁ = 200 kΩ，R₂ = 60 MΩ，R₃ = 12 MΩ，R₄= 5 kΩ ，R₅=3 kΩ，R₆=12 kΩ ， C₁= 0.05 μF，C₂=0.2 μF ， C₃=20 μF ，NMOS 電晶體 Q₁，其 g_m=1 mA/V， r_o= 100 kΩ，求中帶增益 A_m =？（8 分）假設 Q₁ 之 c_gs =1 pF，c_gd=0.2 pF ，求此電路之 f _H （高頻響應 3 dB 點頻率）＝？ (Hz) （12 分） （答案計算至小數點第二位以下四捨五入）

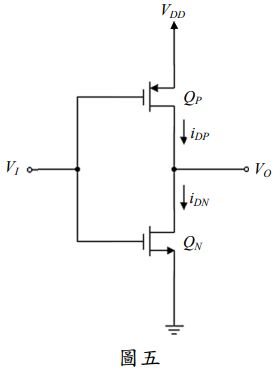

五、如圖五為一 CMOS 反相器（inverter）電路，假設 Q_P 和 Q_N是匹配的（ matched ）， 其中 kn' = 320 mA / V²，(W /L) _n = 1.2 ， V_DD=2.0 V ，V_th= 0.55 V ，不考慮 λ_n ， λp 即不考慮 channel length modulation，假設V_I從 0 加大電壓到V_DD，在什麼VI 值，i_DP 或 i_DN (i_DP=i_DN ) 其電流會達到峰值 （peak）？（10 分）其峰值電流為多少(A)？（10 分）（答案計算至小數點第二位以下四捨五入）
