試卷：102年 - 102 鐵路特種考試_高員三級_電力工程：電機機械#26011
科目：鐵路◆電機機械(概要)
年份：102年
排序：0

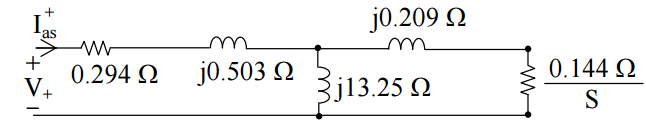

四、有一台三相 Y 接額定為 220 V、7.5 kW、60 Hz、6 極感應電動機，其參照到定子側之正序 60 Hz 單相弦波穩態等效電路如圖所示，其中已忽略磁飽和、鐵損及旋轉損失， V+為 a 相正序均方根電壓相量，I⁺ as 為定子 a 相正序均方根電流相量。

⑴試利用該等效電路為線性系統，僅須修正其滑差 S，繪出其施加負序平衡三相電源時之單相弦波穩態電路，假設電源頻率不變且轉子旋轉方向仍為正序時之旋轉方向。（10 分）
