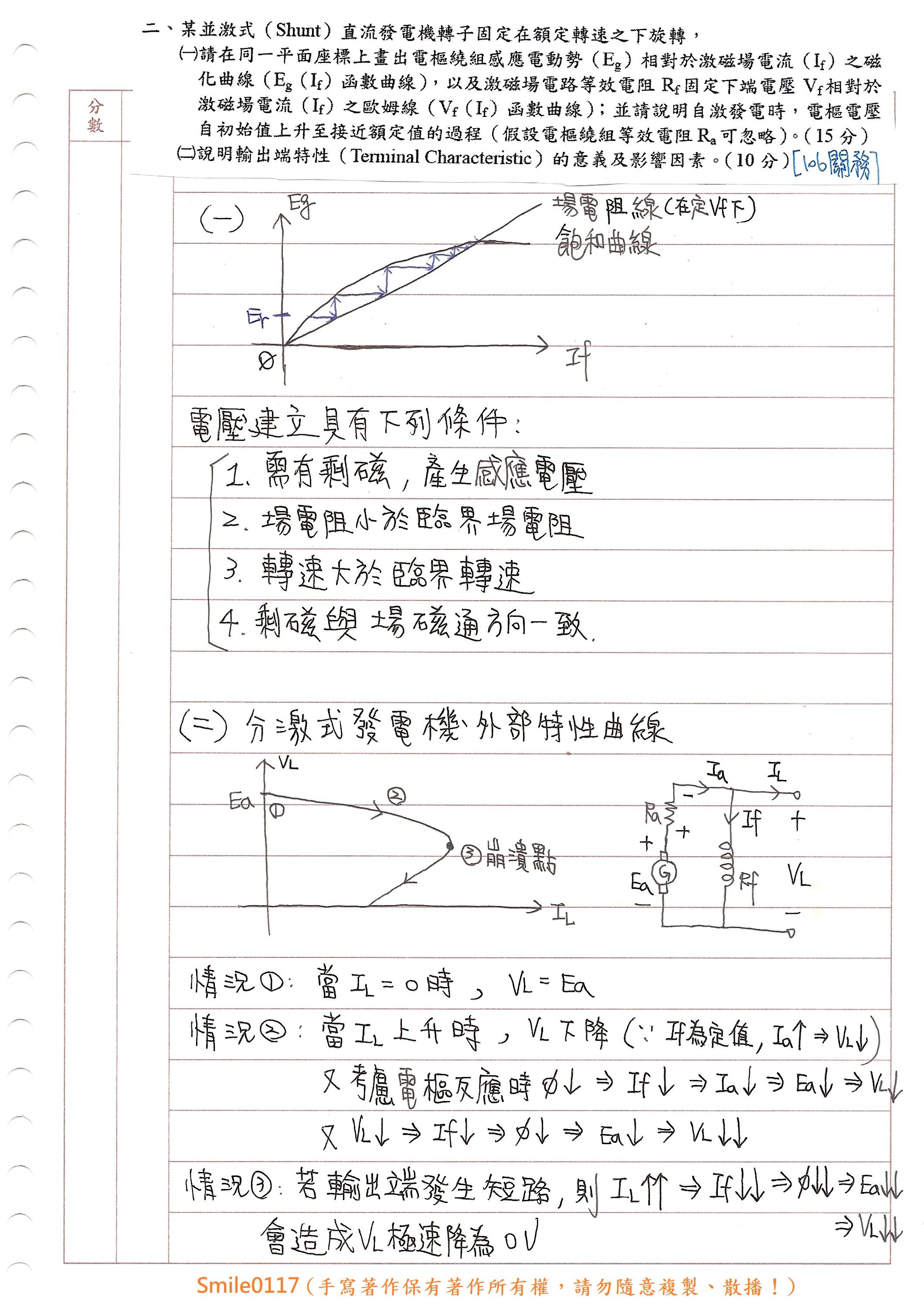

二、某並激式（Shunt）直流發電機轉子固定在額定轉速之下旋轉，
⑴請在同一平面座標上畫出電樞繞組感應電動勢（Eg）相對於激磁場電流（If）之磁 化曲線（Eg（If）函數曲線），以及激磁場電路等效電阻 Rf 固定下端電壓 Vf 相對於 激磁場電流（If）之歐姆線（Vf（If）函數曲線）；並請說明自激發電時，電樞電壓 自初始值上升至接近額定值的過程（假設電樞繞組等效電阻 Ra可忽略）。（15 分）
