試卷：100年 - 100年地方考四等_電力工程#31602
科目：輸配電學
年份：100年
排序：0

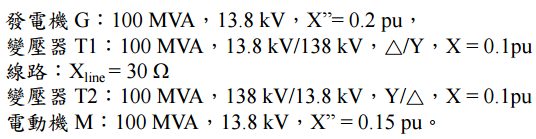

三、下圖所示之電力系統，當匯流排 1 發生三相短路故障時，發電機與電動機等效電路以定電壓源串聯次暫態電抗表示，且其以額定 MVA，0.95 功因落後，1.05 倍的額定電壓運轉。而變壓器與輸電線路之等效電路則以漏磁電抗與串聯電抗表示，相關參數如下所示。試求：

⑵考慮負載電流時發電機側與電動機側流入故障點 F 之次暫態故障電流。（20 分）
