試卷：104年 - 104年高等三級暨普通考高考三級_電力工程#25104
科目：電機機械
年份：104年
排序：0

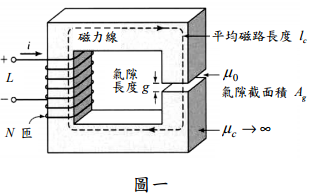

一、如圖一所示之磁路，假設鐵心之導磁率為無窮大（μc → ∞），平均磁路長度l_c = 20 cm，氣隙長度 g = 0.2 cm ，氣隙截面積 A_g = 5 cm² ，氣隙之導磁率（permeability）為μ_o=4πx10^-7 H/m ，繞組之匝數N = 500匝，

⑵若繞組通以一直流電流i = 5 A ，則氣隙中儲存的磁能為何？（10 分）
