題組內容

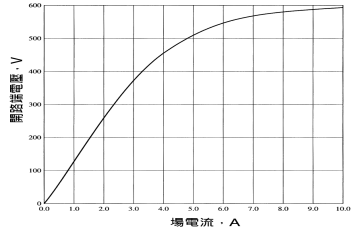

四、下圖為一部 480-V，60-Hz，Δ-接之同步發電機之開路測試曲線：
其同步電抗（synchronous reactance）為0.1 Ω/每相，且其電樞電阻（armature resistance） 值為0.01 Ω/每相。該發電機供應1000 安培之線電流（line current），功因（power factor） 為 0.8 落後（lagging）之負載。此時，機械損為 40 kW，而發電機鐵損為 50 kW。
申論題內容
⑵請就原動機（prime mover）的觀點來計算此發電系統的整體效率。（10 分）
