101年 - 101 高等考試_三級_電力工程、電子工程、電信工程：電子學#44915
> 申論題
題組內容

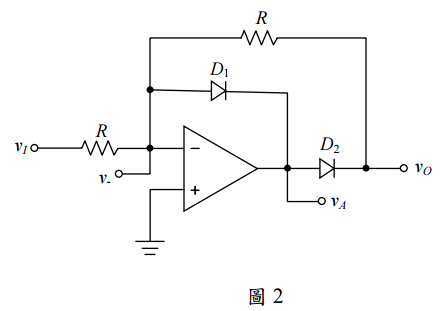

二、圖 2 電路中的運算放大器為理想運算放大器，其輸出飽和電位為±12V。二極體導通 時展現 0.7V的定電壓降，就下列條件求v
-
，v
A
及v
O
：
⑶v
I
= -1V，
