102年 - 102 一般警察特種考試_二等_刑事警察人員電子監察組：電子學#44272
> 申論題
題組內容

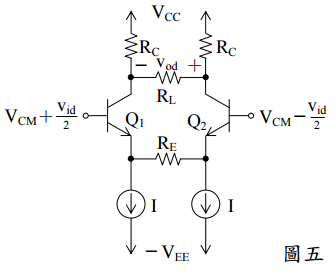

五、如圖五所示的差動放大器，電晶體 Q 1 、 Q 2 具相同特性，其 β = 100 ， r
o
→ ∞ ； R
C
= 10 kΩ，R
L
= 20 kΩ，R
E
= 200 Ω，I = 1 mA；熱電壓 V
T
= 25 mV。
⑴求差動增益 A
d
= v
od
/v
id
及差動輸入電阻 R
id
之值。（10 分）
相關申論題
⑴求 此 放 大 器 之 A V1 ≡ v 01 /v sig ， A V2 ≡ v o /v 01 及 AV ≡ vo/vsig 之值。（12 分）
#145305
⑵若電晶體 Q1 之極間電容 Cgs1 = 20 fF，Cgs2 = 5 fF， vo 其他之極間電容效應略去不計。試求呈現在輸入 端的輸入電容 Cin 有多大？若此 Cin 形成此放大器 之主要極點頻率（Dominant pole frequency），試求 此放大器之高 3-dB 頻率 fH 之值。（1 fF = 10-15 F） （8 分）
#145306
⑶當兩輸入 A、B 均為 0 V 時，此時輸出 vo 之值為 多大？iD3 有多大？（4 分）
#145309
⑴求 VSG3 之值；（4 分）
#145310
⑶求此 CS 放大器之電壓增益 AV = vo/vi 之值。 （8 分）
#145312
⑴輸入電阻 Rif =？（4 分）
#145313
⑵輸出電阻 Rof =？（8 分）
#145314
⑶電壓增益 vo/vi =？（8 分） vo （提示：此電路為一串-並之負回授放大器）
#145315
⑵若電流源 I 之輸出電阻為 250 kΩ，試繪此 差動放大器的共模半電路，並求此共模半 電路的共模增益。（10 分）
#145317
(二) = 5 V ， = 0 V 時， =?
#561019
