102年 - 102 一般警察特種考試_二等_刑事警察人員電子監察組：電子學#44272
> 申論題
題組內容

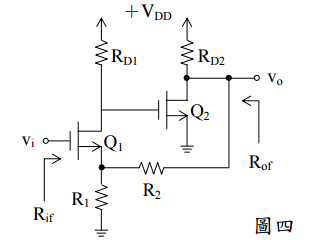

四、如圖四所示電路，電晶體 Q
1
、Q
2
具相同特性，其 g
m1
= 4 mA/V，g
m2
= 8 mA/V， r
01
→∞，r
02
→∞；R
D1
= R
D2
= 10 kΩ，R
1
= 1 kΩ，R
2
= 9 kΩ。求此放大器電路的：
⑵輸出電阻 R
of
=？（8 分）
