試卷：99年 - 99 高等考試_二級_農業機械：高等農機設計學#46306
科目：農機設計學
年份：99年
排序：0

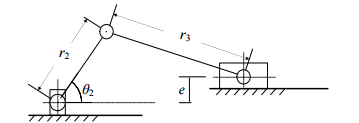

二、如圖所示之曲柄滑件機構，此機構廣用於引擎或往復式壓縮機之傳動機構，如果 r₂ = 50 mm, r₃ = 80 mm, e = 10 mm ：

⑶如果曲柄為輸入桿件，當曲柄與水平方向夾角θ 2 = 30° 時，其傳力角為多少？（5 分）如果曲柄轉速為 500 r.p.m.（C.C.W.），滑件之線速度為多少？（10 分）
