電子學
>
98年 - 98 鐵路特種考試_員級_電力工程：電子學概要#48044
> 申論題
題組內容

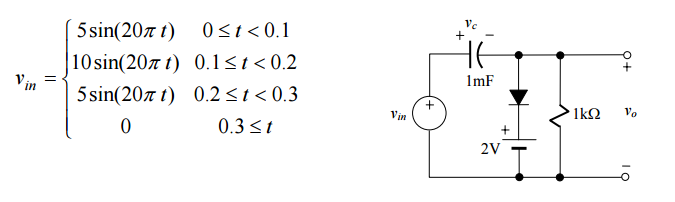

三、如右圖電路中之二極體為理想二極體，其輸入電壓為：
⑴試繪製其輸入電壓v
in
(t)、電容電壓v
c
(t)及輸出v
o
(t)波形。（10 分）
相關申論題
一、如下圖中Zener二極體之Rz = 5 Ω，Vz = 20 V，試繪製i- v圖形，並詳細標示圖形中轉 折點與斜率。（20 分）
#166428
二、如下圖之OP電路，OP輸出最大範圍為 ± 30V，試繪製vin-vout圖形，並詳細標示圖形 中轉折點與斜率。（20 分）
#166429
⑵求二極體之導通時間。（10 分）
#166431
⑴VDS。（10 分）
#166432
⑵ID。（10 分）
#166433
⑴試繪製小訊號等效電路（small-signal equivalent circuit）。（10 分）
#166434
⑵試求輸出阻抗。（10 分）
#166435
6. 已知下圖疊接放大電路之MOSFET參數K₁=K₂=0.5mA/V²，靜態汲極電流ID為0.5mA，則電路之gm為？
#566892
5. 如圖所示電路，Vi=3.77cos377tV，R=100kΩ，C=1μF，電容電壓初值為零，則輸出電壓Vo為？
#566891
4. 如圖所示電路，若運算放大器具理想特性且Vo=12V，試求電流源I1為？
#566890
