題組內容

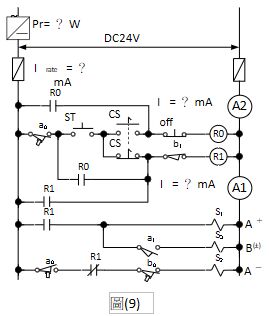

【參-2】下圖為一DC電路圖，供應電源為DC24V，每個雙穩態電磁閥線圈(S1、S2)消耗功率都為3 W，而單穩態電磁閥線圈(S3)消耗功率都為4 W，每個繼電器的線圈消耗功率都為0.9 W，請依下列電氣的相關問題計算並回答問題。

備註：■直流繼電器、直流電磁線圈忽略啟動瞬間電流。

           ■保險絲額定電流規格：100、125、160、200、250、315、400、500、630、800 mA；

           1、1.25、1.6、2.0、2.5、3.15、4.0、5.0、6.3、8.0 A。

           ■電源供應器選用標準以總消耗功率之125%為準。

           電源供應器功率之工業用規格：1、2、3、5、10、15、20、30、45、60 W。

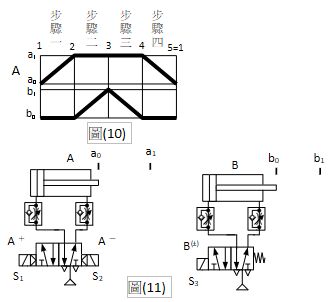

3. 參考圖(9)、圖(10)及圖(11)，在連續循環模式操作下，於步驟二時，系統之最大電流消耗量為_______mA。
