100年 - 100年身心障礙人員考三等_電力工程#34841

科目：電力系統 | 年份：100年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (8)

⑴請算出其功率三角形？
⑵求其功率因數並說明是超前或落後？
⑶若修正其功率因數為 0.85 落後，請問負載應並聯多少電容器組，才可以提供足夠 的無效功率？
二、在電力潮流分析中常會將匯流排（BUS）分成那 3 類？請說明這 3 類匯流排的特性。 （20 分）

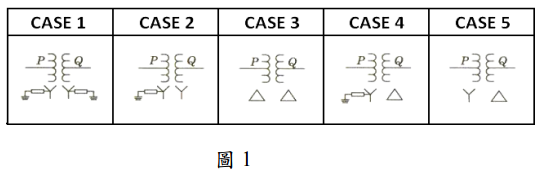

【已刪除】三、請畫出圖 1 中 5 種變壓器連接型態的零相序電路圖。（20 分）
⑴以 100 MVA 為系統基準，分別求出 2 部機組之搖擺方程式。
⑵若 2 部機組一起搖擺，即δ1(t)＝δ2(t)，請問其等效搖擺方程式為何？
五、畫圖說明變壓器差動保護方式的原理，請說明何種故障情況下電驛會動作，其動作 的條件又為何？（20 分）
