100年 - 100 地方政府特種考試_三等_機械工程：機械設計#31576

科目：機械設計 | 年份：100年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (5)

⑴在製作螺旋壓縮彈簧時，其中有一製程叫做預成型（Presetting 或 Set removal）， 以獲得所需的殘留應力（Residual stress），請問其製程如何達成？為何需要該殘 留應力？（10 分）
⑵下圖包括一螺旋壓縮彈簧及一螺旋扭轉彈簧，請分別就該二彈簧內部任一截面， 繪出其自由體圖並將所有受力標示於該截面上。（15 分）

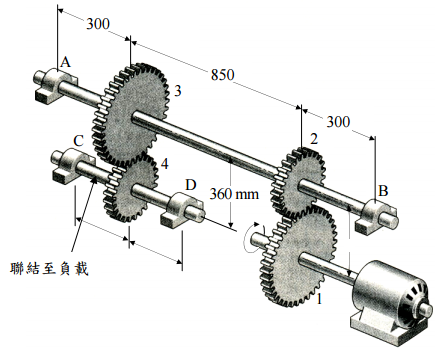

【已刪除】二、下圖所示為一增速齒輪系，當馬達轉速為 900 rpm時，其輸入馬力為 10 kW。中間 軸AB之材料為中碳鋼，降伏強度為Sy＝750 MPa，最大抗拉強度Sut＝900 MPa。齒 輪 1, 2, 3, 4 為正齒輪，齒數分別為 50, 22, 66, 16。每一齒輪之模數為 5 mm、壓力角 為 20°。所有長度單位為mm。假設安全係數為 4，請決定中間軸AB之直徑需為若干 ？（25 分）

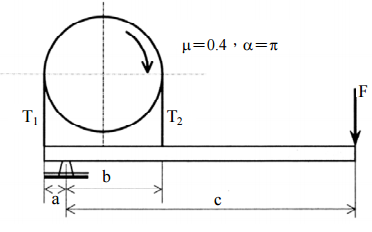

【已刪除】三、下圖所示為一皮帶式剎車器（Band brake），剎車鼓直徑為 150 mm，接觸角α＝π， 皮帶與剎車鼓間之摩擦係數 μ＝0.4，若為自鎖式剎車，則 a、b 之關係為何？（25 分）

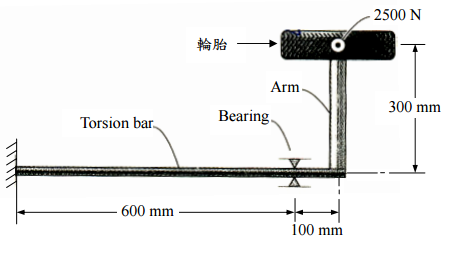

【已刪除】四、下圖所示為一扭力桿（Torsion bar）式之後車輪懸吊系統示意圖。有一自地面作用 於後輪之力 F＝2500 N；該力經由一 300 mm 長之力臂（Arm）作用於扭力桿上， 該扭力桿之直徑為 28 mm。請以畸變能理論（Distortion Energy Theory）計算作用在 該扭力桿之最大應力。（25 分）
