100年 - 100 地方政府特種考試_四等_機械工程：機械設計概要#31575

科目：機械設計 | 年份：100年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (6)

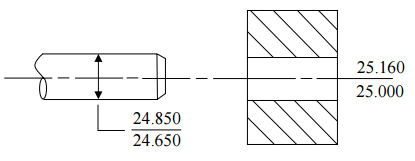

【已刪除】一、有一公稱（nominal）直徑為 25 mm 的軸與孔，如下圖所示。請問組裝後的間隙 （clearance）有無可能大於 0.40 mm？（15 分）
⑴自行車的傳動一般均使用鏈條而較少使用皮帶，原因為何？（5 分）
⑵汽車引擎汽門閥的開閉大都使用凸輪機構來驅動，其原因為何？（5 分）
【已刪除】三、下圖所示為一馬達經由一齒輪組帶動一機器，該齒輪組均為正齒輪，齒數分別為 25、 26、32。各齒輪之模數 m＝2.5 mm，壓力角φ＝20°。中間齒輪（32 齒）之軸以 A、 B 兩軸承支撐，請決定齒輪 E 之轉速與扭矩。（25 分）
四、當一滾珠軸承在 1500 rpm下運轉，此時該軸承所受的負載為其型錄負載值（catalog load rating）的 1/3，該型錄負載值是在壽命為 106 轉（revolutions）時所測得，請問 該軸承在此操作條件下的壽命為若干？（25 分）

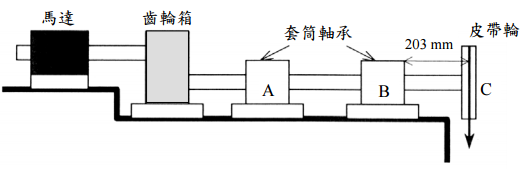

【已刪除】五、下圖所示為一機器轉軸的尾端承載一皮帶輪（pulley），該軸由套筒（sleeve）軸承 A與B所支承。該皮帶輪與軸承B的距離為 203 mm，皮帶張力作用在皮帶輪的力為 334 N。該軸是由中碳鋼所製成，其降伏強度Sy＝896 MPa。若安全係數採用 2.0，在 忽略扭矩的情形下，請決定軸的直徑d為若干？（25 分）
