100年 - 100 專技高考_機械工程技師：流體力學與流體機械#26918

科目：國營事業◆流體機械 | 年份：100年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：國營事業◆流體機械

選擇題 (0)

申論題 (7)

⑴液體作用在該牆上的壓力之合力；（5 分）
⑵以 O 點為參考點之壓力中心（Center of pressure）位置。（10 分）

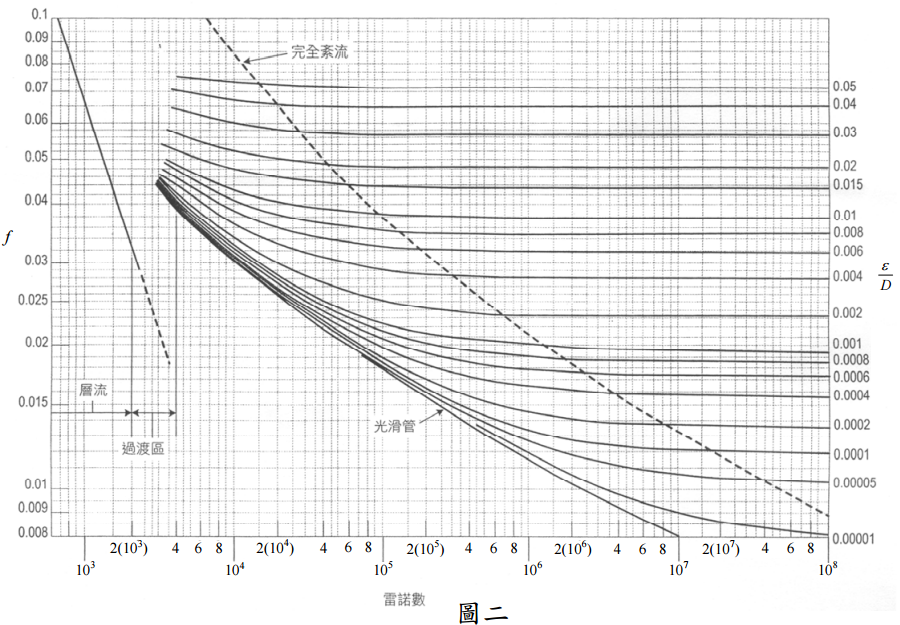

【已刪除】二、有一幫浦（pump）將比重為 0.90 而絕對黏度為 4.0 × 10-4 Pa·s的流體以鑄鐵管由A處輸 送到壓力為 500 kPa之B處。已知A之位置比B低 15 m，而鑄鐵管直徑為 55 mm，長度 為 200 m，且粗糙度為 2.4 × 10-4 m。若流體的流率為 0.005 m3 /s，試利用圖二所示 之資料，求幫浦出口處之壓力。（25 分）
三、某流體機械的扭矩 T 為其特徵直徑 D、角速度 ω、流體密度 ρ 及體積流率 Q 的函數， 試以因次分析求此無因次之函數。（20 分）
四、某離心式風扇的直徑為 1.00 m。該風扇以 600 rpm驅動密度為 1.00 kg/m3 的空氣時，所 需要的功率為 12 kW。假設效率不變，而該風扇改以 900 rpm驅動密度為 1.20 kg/m3 的 空氣，試求此時所需要的功率。（15 分）
五、某直接作動式蒸汽幫浦（Direct-acting steam pump）的蒸汽側與液體側之活塞直徑分 別為 150 mm 與 60 mm，其機械效率為 65%。若此時蒸汽側之淨壓力為 150 kPa， 試求液體側的淨壓力。（15 分）
六、請寫出柏努利方程式（Bernoulli equation），並說明此方程式成立的基本假設。 （10 分）
