100年 - 100 鐵路特種考試_高員三級_土木工程：工程力學（包括流體力學與材料力學）#27027

科目：工程力學（包括流體力學與材料力學） | 年份：100年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：工程力學（包括流體力學與材料力學）

選擇題 (0)

申論題 (6)

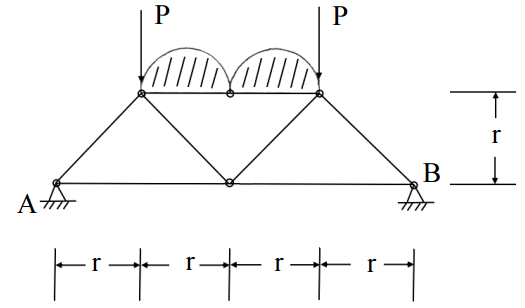

【已刪除】一、設有一如圖所示之結構，A、B 均為鉸支承，小圓圈代表鉸接點，上面是兩個半圓形 剛體，所有桿件及這兩個半圓形剛體之重量均可忽略不計。這是一個穩定結構嗎？ 若是不穩定結構，請說明不穩定的原因，不必解題；若是穩定結構，請依所示載重， 求反力及各桿力。（20 分）

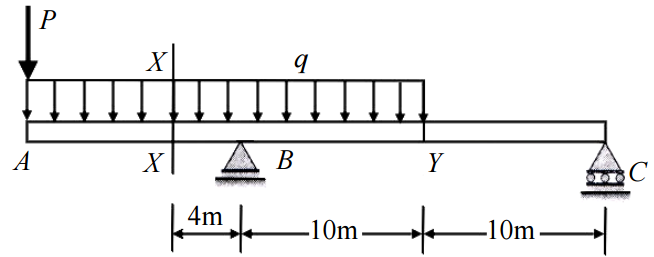

【已刪除】二、有一簡支梁 ABC 如圖所示，梁承受一集中荷重 P＝12 kN 施加於懸臂之自由端 A 點 處，另有均布載重 q，其分布如圖所示。已知於 位置處之剪力及彎矩分別 為-28 kN 及-80 kN ，繪出該簡支梁之剪力及彎矩圖，並求出最大剪力及彎矩之 值。（20 分）

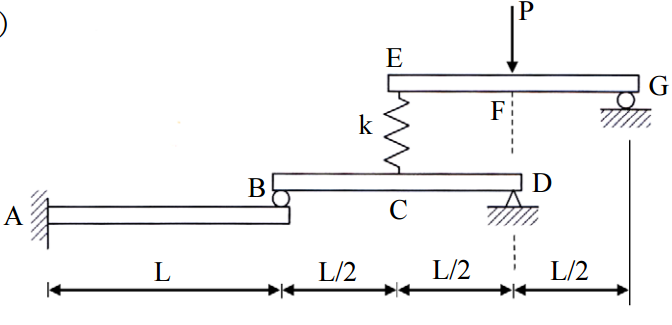

【已刪除】三、圖示各梁斷面之撓曲性質均為 EI，已知彈簧之彈性勁度，試求 F 點之垂直 變位。（20 分）
⑴當x = mm0 時，2 kg 方塊之速率（10 分）
⑵最大位移xmax（10 分）
五、試求一直徑 0.15 m 模型圓球在風洞中作拖曳力（drag force）測試，若圓球實物直徑 0.3 m，將使用在水中，拖行速度為 0.5 m/sec 且空氣的動黏性係數為水的 10 倍，模型 測試的風速？（20 分）
