一、有一台 60Hz，2400V/240V，10kVA配電變壓器，已知其高、低壓側繞組之直流電 阻依序分別為 5.80Ω及 0.06Ω；今將高壓側保持開路，而於低壓側繞組施加 60Hz， 240V電壓，並量測得電流 0.45A及實功率 70W；試求該變壓器參照到其等效電路高 壓側之鐵心耗損等效電阻Rc及等效磁化電抗X
m
。（20 分）

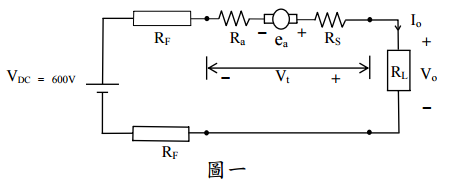

【已刪除】二、如圖一所示電路，一台 1kW、25V定轉速驅動之串激式直流發電機串接於一直流電 壓源V
DC
與另一經由長饋線連接之遠距離負載R
L
，用以調節該遠距負載之電壓V
o
；已 知該饋線每條電阻R
F
為 0.41Ω，發電機電樞電阻R
a
為 0.08Ω，串激磁場繞組電阻R
s
為 0.05Ω，且已知該發電機在此相同定速下，將其串聯磁場繞組改由外部施加激 e 磁電流時之無載特性為 e
a
= kI
f
= 0.99I
f
， e
a
為無載端電壓，I
f
為激磁電流；試求圖中 當負載電流I
o
為 30A時之負載電壓V
o
及串激發電機之端電壓V
t
。（20 分）
⑴二次側電流及阻抗之基底及該負載之標么值（per unit value）。（10 分）
⑵一次側電流及阻抗之基底及該負載參照至一次側後阻抗之標么值。（10 分） I1 I2 + . . + V1 V2 ZL = 1.42+j1.82Ω _ _ 240V：2400V 圖二

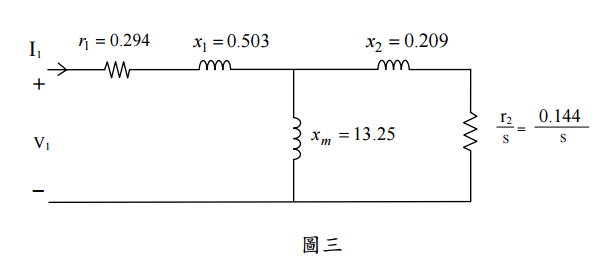

【已刪除】四、如圖三所示電路為一台 3 相 Y 接 6 極，60Hz，220V，10hp 之感應電動機，參照至 定子側之弦波穩態單相等效電路，其中參數之單位均為歐姆，若已知施加額定電壓 時，該機之滑差 S 為 0.02，試求該機此狀況下之轉速為多少 rpm 以及此時輸入側之 線電流大小值。（20 分）
五、試繪出一台 3 相圓柱轉子同步發電機之弦波穩態運轉時之單相等效電路圖，並繪出 當其供電於一電感性阻抗負載時，端電壓 V，電流 I 與電樞感應電壓 E 之相量關係 圖。（20 分）
