101年 - 101 地方政府特種考試_三等_機械工程：機械設計#31482

科目：機械設計 | 年份：101年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (7)

⑴液動壓軸承（Hydrodynamic bearing）之工作原理。（5 分）
⑵液靜壓軸承（Hydrostatic bearing）之工作原理。（5 分）
⑶何謂滾珠軸承的L10壽命（Life）？（5 分）

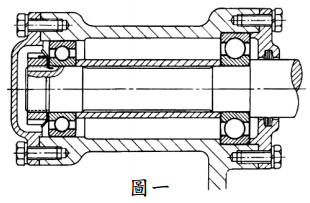

【已刪除】⑷觀察圖一左右兩端之軸承安裝方式有何不同，此一軸與軸承系統的安裝方式是否 正確？若是，原因為何？若否，原因為何？（10 分）
二、有一碳鋼製的圓柱形實心連桿承受一軸向的週期力，該力之最大值為 270 kN 之張力 （Tension），最小為 180 kN 之壓縮力（Compression）。該碳鋼的最大張力強度為 Su = 690 MPa，降伏強度為 Sy = 524 MPa，修正後的耐久極限（Endurance limit）為 Se = 182.9 MPa。若安全係數為 2.5 時，請計算欲使該連桿獲得永久壽命（Infinite life）， 其直徑至少需若干？使用修正顧德曼理論（Modified Goodman theory）。（25 分）
【已刪除】三、圖二所示，有一 UNS G10350 的鋼軸，其最小降伏強度（Minimum yield strength）為 525 MPa，其直徑為 36 mm。該軸在轉速為 600 rpm 時傳輸 30 kW 的功率給齒輪。若 不考慮應力集中影響，採用 UNS G10200（降伏強度為 455 MPa），邊長 10 mm 的方 型鍵（Key），請計算該方型鍵所需的最短長度？安全係數採用 2.80。（25 分）

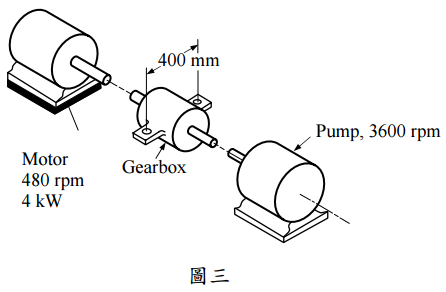

【已刪除】四、圖三所示為一馬達（Motor）、齒輪箱（Gearbox）、泵浦（Pump）組合的爆炸圖， 該齒輪箱重50 kg，重心在兩固定點的中央，所有的軸均為逆時針旋轉（從泵浦向馬 達方向看）。當馬達輸出4 kW，忽略摩擦損失，請決定作用在齒輪箱上的所有力為 若干？（25 分）
