101年 - 101 地方政府特種考試_四等_土木工程：結構學概要與鋼筋混凝土學概要#31465

科目：結構學概要與鋼筋混擬土學概要 | 年份：101年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (7)

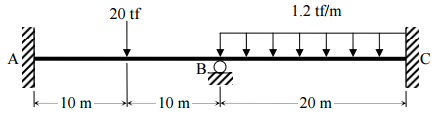

【已刪除】一、下圖所示兩跨度連續梁在圖示載重下，梁在 A、B 及 C 支承點之負彎矩分別為 、 及 − 。試求三個支承點垂直方向的反力，並繪出此梁 之剪力圖及彎矩圖。（25 分）

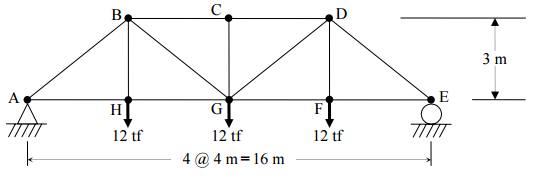

【已刪除】二、試繪出下圖所示桁架 BG 桿件及 HG 桿件之影響線。並用影響線求 BG 桿件及 HG 桿 件在圖示載重作用下之內力。（以節點法或截面法分析不予計分）（25 分）
⑴配置之拉力鋼筋斷面積小於若干cm2 ，此斷面即屬於拉力控制斷面。（10 分）
⑵配置之拉力鋼筋斷面積大於若干cm2 ，此斷面即屬於壓力控制斷面。（10 分）
⑶此斷面如僅配置 As = 52cm2之拉力鋼筋，試求其強度折減因數φ 。（15 分）
⑷此斷面配置之拉力鋼筋量不得小於若干cm2 ，始合乎規範受撓構材最少鋼筋量之規 定。（5 分）
⑸此斷面僅受剪力及撓曲作用，不計拉力鋼筋對剪力之影響，此斷面之最大設計剪 力Vu 不得大於若干tf ，剪力鋼筋方不超過最大用量之規定。（10 分）
