101年 - 101 專利商標審查特種考試_三等_資訊工程：數位系統導論#44816

科目：數位系統導論 | 年份：101年 | 選擇題數：0 | 申論題數：13

試卷資訊

所屬科目：數位系統導論

選擇題 (0)

申論題 (13)

⑴請將下列 10 進位數值轉換為 6 進位數值：（5 分） (10.5)10 =？
⑵請將下列 4 進位數值轉換為 10 進位數值：（5 分） (32.22)4 =？
⑴試求其真值表（Truth Table）。（5 分）
⑵請問其為何種邏輯閘？（5 分） 圖一

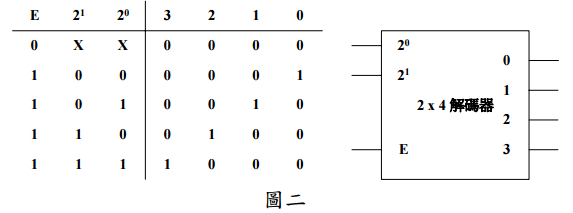

【已刪除】三、圖二是一個含致能腳的 2 對 4 解碼器（Decoder）及其真值表，請繪出以兩個這種解碼 器再配合一個反閘、兩個及閘，所組合而成的含致能腳的 3 對 8 解碼器。（10 分）
⑴請列出半加器的真值表及 Cout 和 Sum 的布林方程式（Boolean Equation）。（5 分）
⑵請列出全加器的真值表及 Cout 和 Sum 的布林方程式。（5 分）
⑶請用兩個半加器和必要的邏輯閘組合成一個一位元的全加器。（5 分） A Cout A Cout 半加器 B 全加器 B Sum Cin Sum   圖三
五、請以 T 型正反器和相關的邏輯閘，設計出 JK 正反器的等效電路。（15 分）
六、請以 D 型正反器設計一同步計數器，其循環序列為“0，1，2，2，2”。（提示：可 先設計一計數值不重複的計數器，再輸出到一數值轉換器，轉換成所要求的序列。） （20 分）
⑴請寫出產生（Generate）項 G，和傳遞（Propagate）項 P 與輸入 A、B 的關係。 （4 分）
⑵寫出 2 位元進位前瞻加法器的進位輸出 C1 及 C2 和 P、G、Cin 之間的關係。（6 分）
⑶請繪出一個 2 位元進位前瞻加法器的內部電路。（10 分）
