鋼結構設計
> 102年 - 102年專門職業及技術人員高等建築師、技師、第二次食品技師暨普通不動產經紀人、記帳士考高等_結構工程技師#25842
102年 - 102年專門職業及技術人員高等建築師、技師、第二次食品技師暨普通不動產經紀人、記帳士考高等_結構工程技師#25842
科目：
鋼結構設計 |
年份：
102年 |
選擇題數：
0 |
申論題數：
5
試卷資訊
所屬科目：
鋼結構設計
選擇題 (0)
申論題 (5)

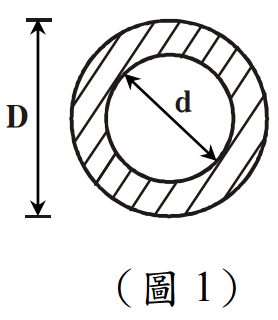

【已刪除】一、如圖 1 所示空心圓斷面，已知 d=0.6 D，試求該斷面之斷面模數（Section modulus） S
x
、塑性斷面模數（Plastic section modulus）Z
x
及形狀因數（Shape factor）f=？ （求解之 S
x
及 Z
x
請以 D 表示）（25 分）
【已刪除】二、如圖 2 所示之剛架承受均佈載重 w，柱 CD 為靠桿。已知梁及柱之 E=2,040 tf/cm
2
， 梁及柱之長度 L=6 m，柱之 Ic= 30,094 cm
4
，梁之 I
b=
136,108 cm
4
。試使用 AISC Alignment Chart 及萊梅厥公式（LeMessurier formula），求解剛架中柱 AB 之有效長 度係數K′
AB
及挫屈載重 w
cr
(tf/m)=？今若僅於梁 BC 上配置單位重 ρ= 240 tf/m
2
之均 佈載重，試求該載重容許配置的厚度 d(m)=？（25 分） （柱邊界為固接（Fixed end）時 G 使用 1、為鉸接（hinged end）時 G 使用 10。）
⑴試以容許應力設計法（ASD），求解該柱之容許壓力強度 Pa=？（15 分）
⑵試以極限設計法（LRFD），求解該柱之設計壓力強度φcPn=？（10 分）

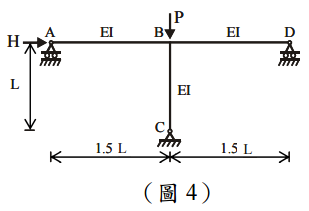

【已刪除】四、如圖 4 所示一無側撐剛架，承受垂直軸壓力 P 及水平力 H。試使用 LRFD 求解柱 BC 之二階設計彎矩（Second-order design moment）M
u
及 B
1
、B
2
、M
nt
、M
lt
。（求 解柱 BC 之有效長度係數時，請參考題二之 Alignment Chart。）（25 分） （柱邊界為固接（Fixed end）時 G 使用 1、為鉸接（hinged end）時 G 使用 10。）

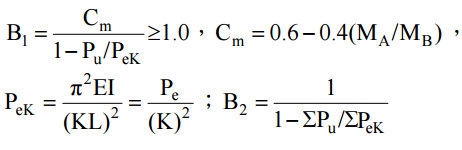

以下公式僅提供參考：
