103年 - 103 原住民族特種考試_三等_機械工程：機械設計#32399

科目：機械設計 | 年份：103年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (8)

【已刪除】一、以萬能試驗機做材料拉伸試驗時，試片處於單軸拉伸狀態，當試片降伏時，σ_x=0, σ_y=200 MPa,

=0。繪製莫爾圓表達此應力狀態，（5 分）此時最大主應力大小和方向為何？（5 分）最大剪應力大小和方向為何？（5 分）由此莫爾圓請解釋為何材料的剪力降伏強度是拉伸降伏強度的一半？（10 分）

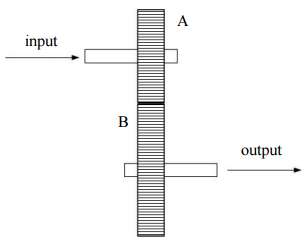

【已刪除】二、如圖所示是一個典型的齒輪減速機，輸入功率為 5 kW@1750 rpm，齒輪模數 m=1、壓力角 20 度，齒輪 A、齒輪 B 分別為 20 齒和 30 齒。繪圖描述兩正齒輪咬合時之基圓、節圓、壓力線、壓力角，並推導兩齒輪間正向負荷（Wn）、切線負荷（Wt）及徑向負荷（Wr）的關係，（10 分）並詳細列出 Wn、Wr 和 Wt 之計算式，但不需實際算出數值。（15 分）

光、

熱、

長度、

力、

加速度。（每小題 5 分，共 25 分）

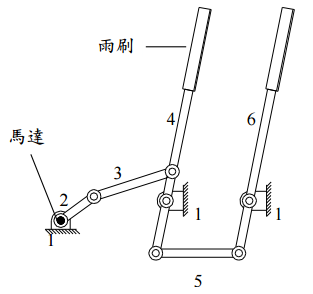

【已刪除】四、如圖所示是一個汽車雨刷機構，由左右兩組四連桿構成。左半四連桿中（1, 2, 3, 4）何者為固定連桿、輸入曲柄、輸出曲柄和連接連桿？（5 分）右半四連桿中（1, 4, 5, 6）何者為固定連桿、輸入曲柄、輸出曲柄和連接連桿？（5 分）描述兩組四連桿的動作，由四連桿的動作來看，左半四連桿中（1, 2, 3, 4）及右半四連桿中（1, 4, 5, 6）各屬於何種機構（「曲柄搖桿(crank and rocker)」、「雙曲柄(double crank)」、「雙搖桿(double rocker)」）？（15 分）
