103年 - 103 年 - 台灣菸酒從業評價人員-電工原理#25700

科目：電工學(電工原理) | 年份：103年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：電工學(電工原理)

選擇題 (50)

1.有一條導線電流為 3A，則在 5 分鐘內流過該導線之電量為多少庫倫？ (A)30 (B) 90 (C) 900 (D) 1800
2.有 10 顆 50 瓦燈泡點亮 8 小時，若電費每度為 3 元，則要付多少電費？ (A)3 元 (B) 6 元 (C) 9 元 (D) 12 元
3.有一五色碼電阻由左到右色環為黃、紫、黑、棕、紅，則此色碼電阻之電阻讀值及誤差為多少？ (A)470Ω±1% (B) 4700Ω±1% (C) 470Ω±2% (D) 4700Ω±2%
4.有一線徑 1 毫米長 1000 公尺的金屬導線電阻為 10 Ω，則相同材質的金屬導線線徑 2 毫米長 2000 公尺時電阻為多少歐姆？ (A)2.5 (B) 5 (C) 7.5 (D) 10
5.有三個電阻分別為 10 Ω、15 Ω、25 Ω，將此三個電阻作串聯連接後，再接上直流 100 伏特電源上， 若三者均有足夠瓦特數，則 25 Ω 所消耗之功率為多少瓦特？ (A)25 (B)50 (C) 100 (D)200
複選題
6.如【圖 6】所示，下列何者錯誤？ (A) Va=40 V (B) Vb=52 V (C) Vc=16 V (D) Vd=20 V
7.有一直流電壓表滿刻度為 100 伏特，此電壓表內阻為 200 kΩ，若希望能測量 200 伏特時，則至少 需串聯電阻多少歐姆？ (A)50 k (B) 100 k (C) 200 k (D) 400 k
8.三個相同的電阻值連接成Δ 型，若此Δ 型的任意兩端所量測的電阻均為20 Ω，則任何一個電阻應為多少歐姆？ (A)10 (B) 20 (C) 30 (D) 60
9.有一直流電源輸出開路時電壓為 20 V，接上 100 Ω 電阻後，量測 100 Ω 兩端電壓為 16 V，則訊號 源內阻為多少歐姆？ (A)12.5 (B) 25 (C) 50 (D) 100
10.如【圖 10】所示電路，試計算 a、b 兩點之間的電阻 Rab 應為多少歐姆？ (A)10 (B) 14 (C) 18 (D) 22
11.有一直流迴路內電源均為獨立電源，若應用諾頓定理求等效電阻時電源應如何處理？ (A)所有電源均開路 (B)所有電源均短路 (C)所有獨立電壓源短路，所有獨立電流源開路 (D)所有獨立電壓源開路，所有獨立電流源短路
12.假設兩個電容器並聯時之總電容量為 20 μF，其中之一電容器的電容量為 10 μF，則當這兩個電容 器串聯時之總電容量應為多少 μF？ (A)5 (B) 10 (C) 20 (D) 40
13.有兩個電容器之電容量分別為 0.01 μF 與 0.04 μF 並聯後，加以 500 V 直流電壓，正常工作下，求 此兩電容器並聯後之總儲存能量為多少 mJ？ (A)2.5 (B) 5.0 (C) 6.25 (D) 7.5
14.有一實心金屬球形導體，半徑 0.5 公尺，其電荷為 10-8 庫倫，則距離球形導體中心 0.3 公尺處之電 場強度為多少牛頓／庫倫？ (A)0 (B) 10-8 (C) 2×10-8 (D) 4×10 -8
15.有兩線圈自感量分別為 16 亨利及 4 亨利，兩線圈互相串聯，極性為互助，耦合係數為 0.8，則此兩 線圈之互感為多少亨利？ (A)3.2 (B) 6.4 (C) 12.8 (D) 25.6
16.下列敘述何者正確？ (A)磁力線為一開放曲線 (B)電力線為一封閉曲線 (C)正、負電荷可單獨存在 (D)南、北磁極可單獨存在
17.有一 200 匝之線圈中，若其垂直切割磁力線在 1 秒內由 1 韋伯增加至 3 韋伯，則此線圈感應電勢為 多少伏特？ (A)100 (B) 200 (C) 300 (D) 400
18.如【圖 18】所示，當 S 閉合瞬間，此時瞬間電流 I 為多少安培？ (A)0 (B) 1 (C) 2 (D) 3
19.有一交流正弦波電流一般式表示為i(t)=100sin(314t－30°)A，求當t=0.01秒時之瞬間電流值為多少安培？ (A)0 (B) 50 (C) 86.6 (D) 100
20.有一交流 LC 並聯電路，其阻抗分別為 XC＝5 Ω 與 XL＝10 Ω，則其並聯後等效阻抗為多少歐姆？ (A)10∠－90° (B) 10∠ 90° (C) 20∠－90° (D) 20∠ 90°
21.有一交流電源，50 Hz、10 V 連接至一理想電容器，測得電流為 0.5 A，若電源頻率降為 10 Hz，其 餘不變，則電路上之電流變為多少安培？ (A)0.1 (B) 0.5 (C) 1 (D) 2.5
22.有一純電阻與純電容串聯組成交流電路，以電壓相位為 0°，其電流相位 θ 為何？ (A)0°＞θ＞－90° (B) 0°＜θ＜90° (C) －90°＞θ＞－180° (D) 90°＜θ＜180°
23.有一 8 歐姆電阻器，當其通過的電流為 i(t)=10sin(314t+30°)安培時，則此電阻器所消耗的平均電功 率為多少瓦？ (A)200 (B) 400 (C) 800 (D) 1600
24.有一負載 Z=10∠53°歐姆，流過電流 I=10 安培，則此負載上的虛功率為多少 VAR？ (A)600 (B) 800 (C) 1000 (D) 1200
25.當 RLC 串聯諧振時，下列敘述何者錯誤？ (A)電容的電壓等於 0 (B)電路功率因數等於 1 (C) R 值改變時，諧振頻率不會改變 (D)電路之阻抗值等於 R
26.有一 RLC 串聯電路，當諧振頻率 fo=1000 Hz，此電路之截止頻率分別為 1200 Hz 及 800 Hz，則此 電路之波寬(B.W.)及品質因數分別為多少？ (A)200 Hz，1.25 (B) 200 Hz，2.5 (C) 400 Hz，1.25 (D) 400 Hz，2.5

27.當 RLC 並聯電路發生諧振時之電流為 5 A，則旁帶頻率之電流為多少安培？ (A)5 (B) 5 (C) 10 (D) 10 .
28.交流平衡三相 Y 連接電源，相序為 a－c－b，若 Vab=220∠120°，則下列何者正確？ (A)Vac=220∠－180°V (B) Vbc=220∠0°V (C) Vca=220∠－120°V (D) Vcb=220∠－120°V
29.有一家庭使用規格 110 伏特、60 瓦特的電燈泡，若接於 110 伏特的交流電源，則流過燈泡的電流 為多少毫安(mA)？ (A)60 (B) 545 (C) 1833 (D) 6600
30.將 3 庫倫的正電荷由 A 點移至 B 點，需作功 3 焦耳，則 A 與 B 兩點間的電位差為多少伏特？ (A)0 (B) 1 (C) 2 (D) 3
31.有一台輸出功率為 8 馬力(HP)的電動機（馬達），其效率為 80%，連續使用 24 小時，則其損失電 能量約為幾度電？ (A)11.9 (B) 14.9 (C) 35.8 (D) 59.7
32.某工程助理幫公司修理電熱爐，不慎將其內部的電熱線剪掉一部份，變為原來的五分之四，若將此 電熱爐在原來的額定電壓下使用，下列敘述何者正確？ (A)電流減少 (B)電阻增加 (C)發熱量減少 (D)發熱量增加
33.某工廠用電設備及每天用電時間如下：1000 瓦電熱器 2 台，平均每天使用 8 小時。100 瓦燈具 20 只，平均每天使用 10 小時。2000 瓦冷氣機 3 台，平均每天使用 8 小時。若一個月以 30 天計算，試求每 月用電度數為幾度？ (A)1520 (B) 2520 (C) 3500 (D) 3600
34.有一電阻器，其電阻值大小標示為 120±5% Ω，若以色碼電阻表示，下列何者為正確標示方式？ (A)黑棕黑銀 (B)黑棕黑金 (C)棕紅棕銀 (D)棕紅棕金
35.零件工程師看到一個陶瓷電容器上標示 104J 50V，則此電容器之電容值為多少微法拉(μF)？ (A)0.1 (B) 1.04 (C) 10.4 (D) 104
36.下列哪一種電容器用於電路上，因其具有極性，故兩支接腳不能任意反接？ (A)陶質電容器 (B)雲母電容器 (C)電解質電容器 (D)塑膠薄膜電容器
37.有一戴維寧等效電路其等效電阻為 Rth，當外加負載電阻為 Rth 的 n 倍時，則下列何者為此時負載上 之消耗功率與發生最大傳輸功率時之比值？ (A)2n：(1+n)2 (B) 4n：(1+n)2 (C) 2n：(2+n)2 (D) 4n：(2+n)2

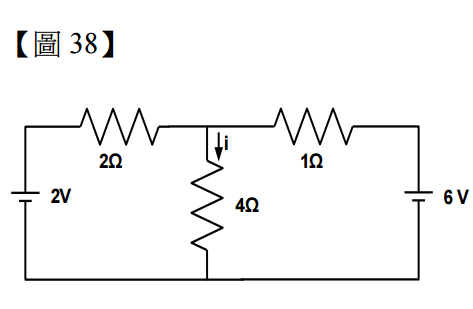

38.如【圖 38】所示之電路，求流經 4 Ω 電阻之電流 i 為多少安培？ (A)1 (B) 2 (C) 3 (D) 4
39.如【圖 39】所示之電路，若 VS1＝100 V，VS2＝20 V。請問流經 8 Ω 電阻的電流 i 應為幾安培？ (A)0 A (B) 1 A (C) 2 A (D) 2.5 A
40.某一線圈有 200 匝，線圈內磁通在 3 秒內由 2 韋伯(Wb)升至 8 韋伯(Wb)，若線圈外接 80 Ω 的電阻 器，則感應電流為多少安培A？ (A)2 (B) 3 (C) 4 (D)5
41.如【圖 41】所示之電路，若電路已達穩定，則電容上之電壓 VC 值為多少伏特（V）？ (A)0 (B) 5 (C) 10 (D) 15
42.如【圖 42】所示電路，開關 S 在閉合瞬間(t→0)，流經 2 Ω 電阻器的電流(I)為多少安培A？ (A)1 (B) 2 (C) 3 (D) 4
43.載有電流之兩平行導線，若分別通過 10 A 及 30 A 之不同方向電流，導線平均長度均為 10 公尺， 置於空間相距 10 公分，試求每一導體所受的作用力大小為多少牛頓(NT)及方向為何？ (A)0.004（斥力） (B) 0.006（斥力） (C) 0.04（吸力） (D) 0.06（吸力）
44. R-L-C 串聯電路，若 R＝6 Ω，XL＝16 Ω，XC＝8 Ω，線路電流 I＝10 A，則該電路之電源電壓為多 少伏特(V)？ (A)80 (B) 100 (C) 120 (D) 160
45. R-L-C 串聯電路，R = 20 Ω、L = 0.2 H、C = 20 µF，若外加一電源 100 V，頻率為可變，求當功率 因數為 1 時，電源提供之頻率約為多少赫茲(Hz) ？ (A)50 (B) 60 (C) 70 (D) 80
46.有關 R-L-C 諧振電路之敘述，下列何者正確？ (A)串聯諧振時電路的導納(Y)最小 (B)諧振時電路的頻帶寬度(BW)愈大，表示電路品質因數(Q)愈高 (C)並聯諧振時電路的總電流最大 (D)諧振時電路的品質因數(Q)愈高則電路的選擇性(selectivity)愈佳
47.有關三相系統，平衡三相電源具有之特性，下列敘述何者錯誤？ (A)三相電源的三組輸出電壓大小可不相等 (B)三相電源之三組電壓間的相位差各為 120° (C)三相電源之三組電壓在任何瞬間的電壓和為零 (D)三相電源的三組輸出電壓大小相等
48.有一台三相 5 馬力(HP)感應電動機，功率因數為 0.9 滯後，連接至線電壓為 240 伏特的三相電源， 試求其線電流約為多少安培A ？ (A)8.97 (B) 9.97 (C) 10.97 (D) 11.97
49.若交流電動機（馬達）之頻率(f)為 60 Hz，極數為 12，則其旋轉磁場轉速(Ns)為多少 R.P.M？ (A)600 (B) 800 (C) 1200 (D) 1800
50.某三相 220 V、60 Hz 感應電動機，消耗功率為 21 kW，功率因數為 0.6 滯後，若要將功率因數改 善到 1.0，則約須並聯多少 kVAR 的電容器？ (A)5 (B) 11 (C) 21 (D) 28
