103年 - 103 鐵路特種考試_員級_機檢工程、電力工程、電子工程：基本電學#43485

科目：鐵路◆基本電學（概要） | 年份：103年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：鐵路◆基本電學（概要）

選擇題 (0)

申論題 (11)

(1) 此白熾燈泡在額定電壓下所消耗的實功率、虛功率及視在功率各為多少？其功率 因數為多少？（4 分）
(2)當外加電壓分別為 120V 及 100V 時，其所消耗的實功率分別為多少？（8 分）
(3)假設此白熾燈泡均運轉在額定電壓下，且為節能減碳，此燈泡由原本每日使用 5 小 時，減為每日使用 4 小時，則每月（以 30 日計）可因此節省用電多少度？（8 分）

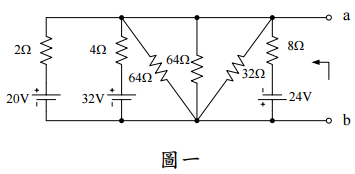

【已刪除】二、圖一所示直流電路，試求 a、b 兩端點間的戴維寧等效電路。（20 分）
【已刪除】三、在空氣中兩個點電荷 Q1 及 Q2 的帶電量分別為10 x 10 -9 庫侖（C）及 - 10 x 10-9 C，兩電 荷相距 10 公分（cm），如圖二所示，試求圖中 a 與 b 兩點的電場強度。（20 分）
(1)電源電壓的瞬時式及相量式。（6 分）
(2)流過電阻器電流 iR (t ) 、電容器電流 iC (t ) 及總電流 iT (t ) 的瞬時式及相量式。（8 分）
(3)此交流電路的實功率與虛功率及其功率因數。（6 分）
 (1) 外加電壓 b 及 c 相的瞬時式及相量式。（4 分）
(2)相電流 iab (t ) 、 ibc (t ) 與 ica (t ) 及線電流 ia (t ) 、 ib (t ) 與 ic (t ) 的瞬時式及相量式。（10 分）
(3)此三相平衡負載所消耗的總實功率、虛功率與視在功率及其功率因數。（6 分）
