103年 - 103 鐵路特種考試_高員三級_土木工程：鋼筋混凝土學與設計#32492

科目：鋼筋混凝土學與設計 | 年份：103年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：鋼筋混凝土學與設計

選擇題 (0)

申論題 (6)

【已刪除】

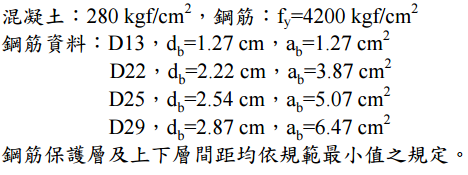

本試題原則依中國土木水利工程學會所編撰「混凝土工程設計規範及解說」（土木 401-96）及後續版本規範規定，若採用其他規範版本作答，請務必「註明」所依據之版本。本試題之材料強度及規格如下：

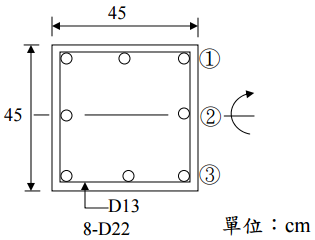

一、試求圖示鋼筋混凝土柱斷面在拉力控制破壞（tension-controlled limit）時之 M_n、P_n 及斷面曲率（curvature）（請依圖示彎矩作用方向及鋼筋排列順序計算鋼筋之拉（壓）力）。（25 分）

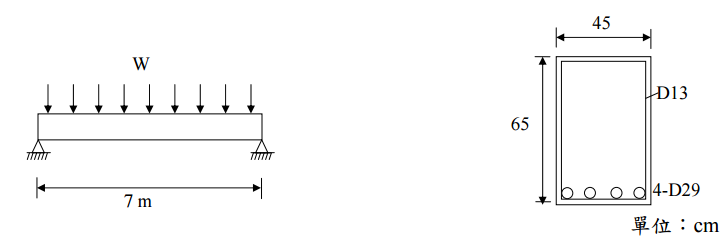

【已刪除】二、圖示鋼筋混凝土梁承受均佈靜載重 W_D=1.5 tf/m（含自重）及均佈活載重 W_L=2.5 tf/m 之作用，試求此梁在使用載重（service load）條件下，撓曲鋼筋及混凝土之最大應力（f_s =??f_y，f_c =??f_c '）。（25 分）

【已刪除】⑴圖示鋼筋混凝土矩形斷面梁承受均佈載重之作用，試繪圖並列式說明可能發生之撓曲及剪力開裂位置及裂縫形式。（15 分）

⑵混凝土之容許開裂應力主要有幾種？如何將相關之容許應力與本題梁之開裂情形相結合？（10 分）

⑴單向版的厚度一般由那些因素來決定？試列式說明如何決定圖示單向版之厚度 h。（5 分）

【已刪除】⑵假設圖示版厚 h=15 cm，試設計圖示單向版之正彎矩區及負彎矩區之撓曲鋼筋，並繪製配筋圖。（假設圖示版端負彎矩係數為 1/10，跨徑中央之正彎矩係數為 1/14。使用 D13 鋼筋。均佈靜載重 WD=480 kgf/m² （含版自重），均佈活載重 W_L=250 kgf/m² ；
