鋼筋混凝土學與設計
> 103年 - 103 高等考試_三級_土木工程：鋼筋混凝土學與設計#31184
103年 - 103 高等考試_三級_土木工程：鋼筋混凝土學與設計#31184
科目：
鋼筋混凝土學與設計 |
年份：
103年 |
選擇題數：
0 |
申論題數：
6
試卷資訊
所屬科目：
鋼筋混凝土學與設計
選擇題 (0)
申論題 (6)

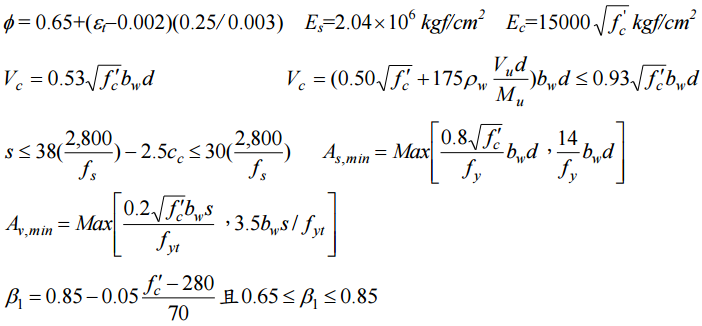

【已刪除】下列試題必須依照中國土木水利學會「混凝土工程設計規範（土木 401-100）」作答， 否則不計分。 可能使用之公式，但不限於：
一、一矩形梁寬 30 cm，h = 70 cm，試求在只有拉力筋時，依照規範規定，最小設計彎 矩強度
M
n
,
min
及最大設計彎矩強度
M
n
,
max
為何？已知 d=6.5 cm， f'
c
=350kgf/cm
2
，f
y
=4,200 kgf/cm
2
。。（25 分）
【已刪除】二、同上梁，若無剪力筋時，可承受之剪力
Vn 為何？配置最小剪力筋時，該斷面可承 受剪力
Vn 為何？該斷面可承受之最大剪力
Vn 為何？在此時其剪力鋼筋之間距為何？ （剪力鋼筋為 D10，d
b
=0.953cm，A
b
=0.71cm
2
）（25 分）
【已刪除】三、同上梁，在考慮開裂及施工性時，若主筋為 D32（d
b
=3.22cm，A
b
=8.143cm
2
），剪 力筋為 D10，在單層鋼筋時，可求得最大鋼筋數目及最小鋼筋數目，求對應之
Mn。 （假設最大粗粒料粒徑為 2.5cm）（25 分）
(一)偏心＝0 時之 P
n
。（5 分）
(二)中性軸位於圓心左側 10cm 時之 P
n
與 M
n
，中性軸平行於鋼筋 2-2 之連線（可忽略
(三)鋼筋 2 及鋼筋 3 之效應）。（10 分） 中性軸位於圓心右側 10cm 時之 P
n
與 M
n
，中性軸平行於鋼筋 2-2 之連線（可忽略鋼筋 2 及鋼筋 3 之效應）。（10 分）
