103年 - 103 高等考試_二級_機械工程：機械設計學#32386

科目：機械設計 | 年份：103年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (6)

【已刪除】一、一個 25°壓力角，25 齒的正齒輪具有 2 mm 的模數以及 45 mm 正面寬度，在 900 rpm 時運轉。齒輪採用 SAE 1040 鋼製造，其允許的靜態彎曲應力（Allowable static bending stress）為 172 MPa。若疲勞應力集中係數為 1.5，請使用路易斯方程式 （The Lewis formula），試求齒輪可允許的彎曲負載、最大的切線負載、以及齒輪 可傳遞的功率。（20 分） 解題參考公式及資料如下：

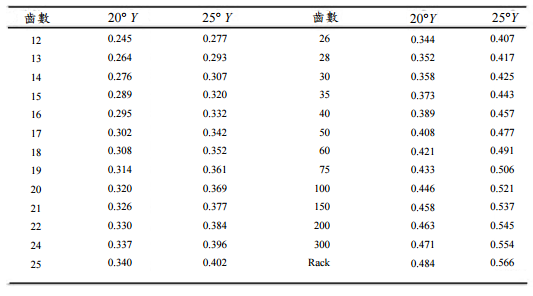

 下表提供一些常用全深齒的路易斯形狀係數值（Lewis form factor）以助求解
【已刪除】二、如下圖所示的氣壓系統中，請說明元件 A、B、C、D 的名稱及功能，以及符號 a、 b 的意義，並描述整個氣壓系統的動作方式。（20 分）
【已刪除】三、如下圖所示之雙面填角（Fillet both sides）熔接，若使用 E7014 焊條的抗拉降伏強 度(σyp)為 414 MPa，並且由最大剪應力理論（Maximum shear stress theory）決定的 安全因數（Factor of safety）等於 2.5，已知 P = 100 kN，a = 60 mm，h = 12 mm， 試求所需的熔接長度L(20 分）
【已刪除】四、如下所示為不同彈簧之示意圖，請寫出圖(A)～圖(E)分別所代表的彈簧名稱，並說 明每一彈簧在使用中主要承受的負載性質（例如:彎矩或扭矩）。（20 分）
⑴潤滑油的黏度(η)。
⑵摩擦力與磨耗能量。
