104年 - 教育部受託辦理 104 學年度公立高級中等學校教師甄選-汽車科#21141

科目：教甄◆汽車科 | 年份：104年 | 選擇題數：40 | 申論題數：10

試卷資訊

所屬科目：教甄◆汽車科

選擇題 (40)

1.有關電子節氣門(電子油門)之敘述，下列敘述何者為非？ (A)主要由油門踏板位置感測器 (APP)、節氣門位置感測器(TPS)、節氣門控制馬達三者組成 (B)油門踏板位置感測器的控制電路，一般包含霍爾式，還有滑動電阻式(線性式電位計) (C)由於電腦會根據各訊號自動控制電子節氣門開度來調整轉速，故引擎無怠速控制閥之設計 (D)不同構造之油門踏板位置感測器(APP)產生之訊號電壓亦不同，可分為：DCV直流電壓及方波訊號做輸出。

2.關於油氣蒸發控制活性碳罐控制系統(EVAP)之敘述，何者為真？ (A)主要功能為控制未燃燒完全之油氣，再次回至進氣歧管進入燃燒室燃燒，以避免空氣污染 (B)當活性碳罐至進氣歧管間之橡皮管破損時，會產生加速不穩之現象 (C)如果活性碳罐通大氣管子堵塞時，則可能把油箱吸扁或造成引擎熄火 (D)當EVAP電磁閥卡在常開時會造成混合汽過稀現象，則加速時引擎轉速較不穩定。

3.關於共軌式柴油引擎科技，下列敘述何者為非？ (A)在廢氣控制中，採用尿素水溶液作為 SCR(Selective Catalytic Reduction Method)法中的減低處理劑，並混入燃料中燃燒，可降低 NOX 的排放量 (B) 部份共軌式柴油引擎，其噴油嘴的噴射壓力約介於 300~2000bar (C)PM(Particulate Matter)，其主要成分為碳微粒組成，為排氣之產物 (D)其噴油量是由電磁閥打開時間與噴射壓力的大小來決定。

4.進行引擎故障檢修時，若於空轉無負荷時踩踏油門，此時均可聽到敲擊聲，其原因最有可能為： (A)發電機軸承損壞 (B)活塞銷磨損 (C)汽門間隙過大 (D)發電機皮帶過鬆。

5.下列有關電子點火系統之敘述，何者正確？ (A)當功率電晶體OFF時，低壓線圈處於充磁狀態 (B)正時鐵芯凸角與磁極之間隙最大時，其拾波線圈產生之信號電壓最高 (C)控制電路在閉角度變大時，其點火線圈之充磁時間會變長 (D)霍爾式信號產生器所產生之訊號屬於類比訊號。

6.下列有關汽油引擎的各項檢測，何者有誤？ (A)進行壓縮壓力檢測時，需使各缸活塞壓縮 4~5次並記錄測試之值，若各缸壓縮壓力均太高，表示燃燒室積碳 (B)進行汽缸漏氣試驗需使用壓縮空氣當作測試源，在引擎溫熱後熄火，將測試缸轉至壓縮上死點位置，並接上漏氣試驗器，記錄試驗器顯示之壓力值，以判斷該缸是否漏氣 (C)真空測試時，需使引擎完全溫熱，正常之怠速真空值約在18~22in-Hg(450~550mm-Hg)，若真空值明顯偏低，則有可能是漏氣引起之現象 (D)進行動力平衡測試，可比較出各缸動力大小，進而找出某缸動力較小之原因，為避免過程中引擎熄火，可將引擎轉速調升。

7.某四缸四行程電子燃料噴射汽油引擎，其噴油脈衝為噴射間隔的8%，今引擎加速運轉，此時以示波器量取噴油脈衝時間顯示為 4ms ，則此時引擎轉速應為？ (A)2400rpm (B)3000rpm (C)3600rpm (D)4800rpm。

8.一具四缸四行程之引擎，其汽缸直徑為10 cm，汽缸行程為9 cm，指示平均有效壓力為15 kg/cm2 ，當轉速為2800 rpm 時，引擎之指示馬力為多少PS ？ (A)42π (B)35π (C)28π (D)21π。

9.如圖所示T形面積對形心軸x之慣性矩為多少cm⁴？

(A)36 (B)72 (C)136 (D)272。

10.廢氣再循環系統(EGR)無法讓廢氣回流到進氣歧管時，下列敘述何者錯誤？ (A)造成引擎過熱 (B)NOx值會增加 (C)造成爆震 (D)HC、CO值減少。

11.汽車質量為1000 kg，以20 m/s車速行駛，請計算欲在10 s內將汽車煞住停止之煞車力為多少 N？ (A)1000 (B)2000 (C)3000 (D)4000。

12.如圖所示，為某一正弦波經由1:1測試棒連接至示波器所測得之波形，若垂直靈敏度設為2 V/DIV ，掃描時間選擇鈕設為 0.5 ms/DIV ，則此一正弦波的頻率為多少 Hz ？

(A)500 (B)1000 (C)1500 (D)2000。

13.有一電容起動式單相電動機的故障現象為〝無法起動，但用手轉動轉軸時便可使其運轉〞，則下列何者不是這故障之原因？ (A)起動繞組斷線 (B)行駛繞組斷線 (C)電容器之接線脫落 (D)離心開關之接線脫落。

14.如圖所示，當開關K打開瞬間，流經電阻R的電流I方向為

(A)向上 (B)向下 (C)不一定 (D)無電流。

15.用同步示波器觀察一峰對峰值0.4V，頻率300㎐的對稱正弦波，若要在螢幕上顯示2-4個完整週期，則掃描速度應選擇在何位置？ (A)0.1 (B)0.2 (C)0.5 (D)1 ms/DIV。

16.如圖所示，R₁ = R_f = 47 kΩ、R₂ = R₃ = 10 kΩ，若V₁ = 3V、V₂ = 2V，則V_o為多少V？

(A)1 (B)-1 (C)2 (D)-2。

17.如下圖所示，有三個直徑相同且重量均為130kg之圓球，置於一斜置之容器，假設所有的接觸面均為光滑面，則接觸點 A 之反作用力約為多少 N ？

(A)490 (B)1470 (C)3528 (D)2940。 A 12 5 12 5

18.關於「拋體運動」之敘述，下列何者正確？ (A)「斜向拋射運動」在最高點之速度為零 (B)「鉛直上拋運動」在最低點時，其總能量最大 (C)「斜向拋射運動」與「鉛直上拋運動」皆為「等加速度」運動 (D)「斜向拋射運動」在最高點之加速度為零。

19.如下圖所示，有三方塊重W₁ =100N，W₂ =150N，W₃ =200N，W₁ 受一牆阻擋其向左移動，若所有接觸面之最大靜摩擦係數µ=0.3，試求欲拉動W₂ 向左移動的水平力F至少為

(A)75N (B)90N (C)105N (D)165N。

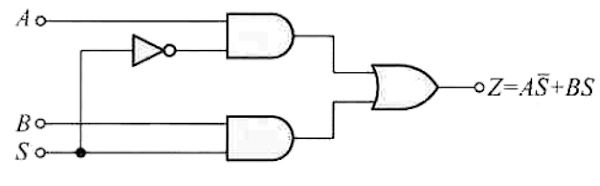

20.如圖所示之電路中，當S=1時，Z=？

(A)A (B)B (C)1 (D)0。

21.如圖所示之電路，其輸入與輸出相位

(A)相差180° (B)相同 (C)相差90° (D)接近0°。

22.於工作區工作之共射極電晶體放大器，若I_B =0.05㎃，I_E =5.05㎃，若

之值應為(A)302 (B)299 (C)298 (D)301。

23. 下述那個邏輯閘真值表為

24.如圖所示，兩圓筒直徑相等，圓筒A重量為200N，圓筒B重量為400N，設所有接觸面均為光滑，則斜面對圓筒B的作用為

(A)100 (B)200 (C)100√3 (D)200√3 N。

25.電阻顏色次序分別為黃色、紫色、橙色與金色，則電阻值為多少Ω？ (A)47 (B)470 (C)4.7 k (D)47 k。

26.三相四線系統線電壓為220 V，則相電壓為多少V？ (A)110 (B) 127 (C)100 (D)220。

27.如圖所示，係一車輛同時出現排氣冒黑煙與怠速不穩故障現象於熱車後之診斷數據資料，下列何者為其可能故障原因？

(A)boost pressure sensor (B)engine coolant temperature sensor (C)barometric pressure sensor (D)intake manifold temperature sensor.

28.如圖所示，係某一引擎出現可被搖轉起動，卻無法發動故障現象時之診斷數據資料，下列何者為其可能故障原因？

(A)A short to ground at ECM pin 1 (B)An open circuit at ECM pin 2 (C)An open circuit at ECM pin 31 (D)A short to ground at ECM pin 32.

29.有關實施引擎壓縮壓力試驗之敘述，技師甲：「進行引擎汽缸壓縮壓力試驗時，不須將所有的火星塞拆下」。技師乙：「為維持引擎正常運轉，進行引擎汽缸壓縮壓力試驗時，點火系統必須正常工作」。技師丙：「進行引擎汽缸壓縮壓力試驗時，節氣門開度要全開」。技師丁：「若某一汽缸之壓縮壓力大於標準值，表示該缸性能良好」。針對技師甲、乙、丙、丁四人之敘述，何者正確？ (A)技師甲 (B)技師乙 (C)技師丙 (D)技師丁。

30.引擎轉速600 rpm，若從火星塞點火到產生燃燒效果約需2.5 ms的時間，換算成曲軸轉角應為多少度？ (A)6 (B)9 (C)12 (D)15。

31.The owner of a diesel vehicle complains of a serious vibration at idle. Any of these could be the cause EXCEPT: (A) a broken motor mount (B) misfiring cylinders (C) an incorrect idle speed (D) a stuck-closed EGR valve.

32.If 300 kPa is converted to pounds per square inch, the result would be closest to which of the following values？ (A) 15 psi (B) 30 psi (C) 45 psi (D) 60 psi.

33.After the compression readings shown below were taken, a wet compression test was made. The second set of readings was almost the same as the first. Technician A says that a burned valve could cause these readings. Technician B says that a broken piston ring could cause these readings. Who is right？

(A) A only (B) B only (C) both A and B (D) neither A nor B.

34.有一車輛以108km/hr之速度行駛，在前方紅燈亮起後立刻煞車，若經3秒後車輛停在紅燈後方5公尺處，則車輛煞車前與紅燈相距？ (A)35m (B)50m (C)45m (D)40m。

35.如圖所示，V_A及V_B 電位分別為

(A) 100V，5V (B)100V，0 (C)120V，5V (D)120V，0。

36.如圖所示，B = 10³高斯， l = 10cm，v = 10² m/s，則導體應電勢＝

(A) 1V，b端＋ (B)1V，a端＋ (C)0.5V，b端＋ (D)0.5V，b端－。

37. 如圖所示電路，求 i = ？

(A) 10√2 sin(1000t + 66.9°) (B) 10 sin(1000t + 66.9°) (C) 10√2 sin(1000t − 6.9°) (D) 10√2 cos(1000t + 36.9°) A。

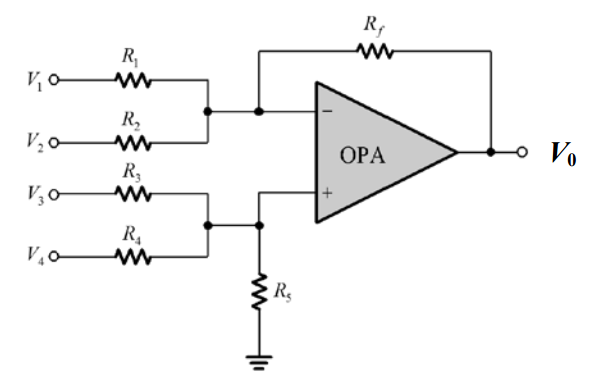

38.如下圖所示為一多重輸入的減法器，若電阻 R1 ＝R2 ＝R3 ＝R4 ＝R5 ＝Rf ＝1kΩ，輸入電壓 V1=V2=0.5V、V3=V4 =2V，試求輸出電壓Vo為多少？

(A)1V (B)3V (C)5V (D)2V。 V0

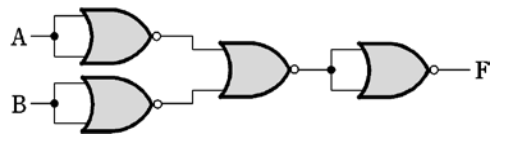

39.如圖所示之邏輯電路相當於何閘﹖

(A)AND閘 (B)NAND閘 (C) OR閘 (D)NOR閘。

40.A vehicle has a stored P0442 “EVAP system small leak detected" diagnostic trouble code(DTC). Which of these is the most likely cause? (A) a failed fuel level sensor (B) a failed fuel cap (C) an open circuit at EVAP purge solenoid terminal b (D) a short-to ground at EVAP vent solenoid terminal b.

申論題 (10)

1.何謂 CAN BUS 系統？試繪圖說明汽車 CAN 網路中，各電腦間相關訊號傳遞配線圖。(EX：以引擎電腦、AT 電腦、ABS 電腦、綜合儀錶及診斷接頭腳位，進行相關繪製說明，訊號線名稱及相關連結需標示清楚)

【已刪除】2.有 A、B、C 三個完全相同的圓柱體重量皆為 60 kg，A、B 兩圓柱體之間以一細繩繫住，C 圓柱體置於 A、B 之上而成平衡狀態，假設所有接觸面皆為光滑面，則繩索張力為何？

【已刪除】3.如圖所示，請求出 Rx 值為多少Ω？

【已刪除】4.如下圖所示電路，若β=100，試計算 (a)I_E (b)V_CB 。

【已刪除】5.長 3m，質量為 10 ㎏之梯子，斜靠在一光滑牆上，設地板與梯腳之靜摩擦係數 μs=0.3，則一質量量為 60 ㎏之工人爬至距離梯腳 2m 處工作是否安全？請計算說明之。

【已刪除】6.如圖所示為一惠斯登電橋，試證明當檢流計G電流為零時，R₁ × R₄ ＝ R₂ × R₃

7.組成為異辛烷(C₈ H₁₈ )之汽油，假設與空氣於引擎內完全燃燒，汽油密度為 0.75 g/cm³。試求： (1)其完整平衡化學反應式。 (2)空氣-燃料比。 (3)於燃燒 152 公升汽油時，所排放CO₂ 之重量。

【已刪除】8.如圖所示N通道JFET固定偏壓電路，若V_DD =12 V、V_GG=2 V、R_D =2 kΩ、R _G=l MΩ、JFET的 I_DSS =12 mA、V_P = −4 V，則求電路工作點I_DQ 與V_DSQ 為何？

9.有一 4 極的直流電動機，每一磁極磁通量是 0.005 Wb，電樞繞組導線數是 500 根，並形成 4 個並聯電路路徑通以電樞電流 20 A，若假設無損失輸出，轉速測得 1000 rpm，求發電機產生的轉矩為多少(N-m)？輸出功率為多少(W)？

【已刪除】10.如下圖所示之理想運算放大器電路，其電壓增益

之值約為何？
