104年 - 104年升官等、104年關務人員升官等、104年交通事業公路人員升資、104年交通事業港務人員升資考公務簡任_電力工程#29734

科目：電力系統 | 年份：104年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (6)

⑴試求電容器虛功Q_G2使得 |V₂ | =1。（10 分）

⑵在⑴情形下，∠V₂為何？（10 分）

【已刪除】二、考慮一 50 kVA 雙繞組變壓器，一次側繞組為 100 匝，二次側繞組為 10 匝，鐵心磁阻為10⁴

。試求一次側繞組磁化電感值（magnetization inductance）。（20 分）

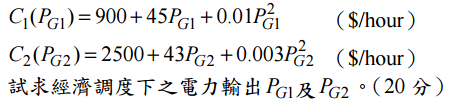

【已刪除】三、考慮一座燃天然氣發電廠及一座燃煤發電廠，一起提供總共 600 MW 電力給負載，若兩座電廠燃料成本函數分別如下：

【已刪除】四、考慮一凸極同步發電機並聯無限匯流排（如下圖），若發電機與線路 d-軸電抗 X_d=1.0 ，q-軸電抗 X_q= 0.6 ，若忽略線路電阻值，試求開路電壓E_a。（20 分）

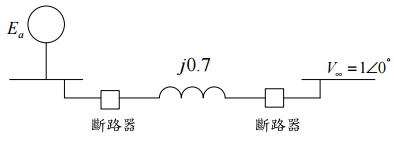

【已刪除】五、考慮下圖，假設M =1.0（發電機慣性常數），P_M = 0.5（機械輸入功率），|Ea|=1.5 （開路電壓值），Xd =Xq = 0.8 （發電機直軸電抗值與交軸電抗值）。當t = 0時線路故障發生並且同時斷路器打開，T 秒後故障清除並且斷路器復閉，試求臨界清除時間 T_critical。（20 分）
