⑴試求以負載端 A 相端電壓V
A
為參考時,發電機輸送至負載之三相電流 I
A
、I
B
與 I
C
, 以標么值表示。(10 分)
⑵發電端電路之電壓基準為 23 kV,試求發電機 A 相端電壓 V
t
之標么值與實際值。 (10 分)

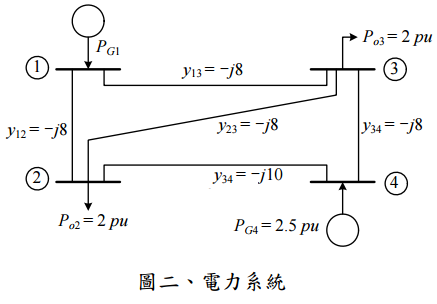

【已刪除】二、如圖二之電力系統,輸電線路之導納皆為標么值(pu),滙流排①為搖擺滙流排 (Swing bus),電壓角度為零度,P
o2
及 P
o3
分別為滙流排②及③之負載實功率,P
G4
為滙流排④發電機輸出之實功率。利用直流負載潮流法(DC Power Flow)決定每 個滙流排電壓的相角,以及搖擺滙流排發電機輸出之實功率 P
G1
標么值。(20 分)
【已刪除】三、考慮圖三之電力系統單線圖與保護區域(zone of protection),A、B、C、D、E、F、 G 及 H 為對應各斷路器的保護電驛,滙流排①、③、④端連接此電力系統其他部分, 試決定此系統在 P
1
、P
2
與 P
3
點分別發生故障時,那些保護電驛對應的斷路器應跳開 (Open)?(20 分)

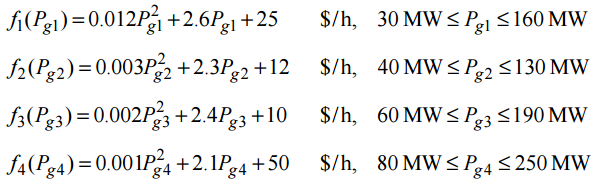

【已刪除】四、一座火力電廠之四部機組有如下之燃料成本函數與發電輸出上下限,若總負載為500 MW, 考慮發電機之輸出限制,試求滿足此負載時的經濟調度。(20 分)

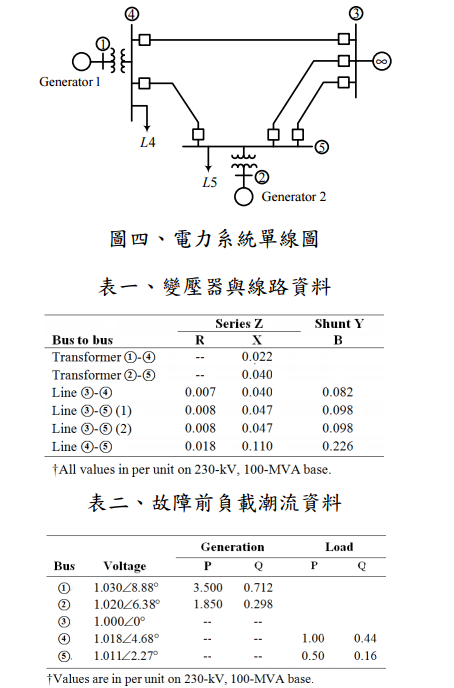

【已刪除】五、圖四所示為 60 Hz,230 kV 之輸電系統,包含二部慣性常數(Inertia)有限之發電機 (Generator)及無限滙流排(Infinite bus),L4 及 L5 分別為滙流排④及⑤的負載。 以 230 kV 及 100 MVA 為基準時,變壓器與線路之資料如表一所示,故障前負載潮流 資料如表二所示。若在線路④-⑤且接近滙流排④之處發生三相短路故障,試求出 每一部發電機在故障期間之搖擺方程式(swing equation)。以 100 MVA 為基準時, 兩部發電機的暫態電抗與 H 常數如下:(20 分)
Generator 1:400 MVA, 20 kV, = 0.067 X′d per unit, H =11.2 MJ/MVA
Generator 2:250 MVA, 18 kV, = 0.10 X′d per unit, H = 8.0 MJ/MVA
