⑴電源供應之瞬時功率(instantaneous power)。(10 分)
⑵電源供應之實功率。(5 分)
⑶電源供應之虛功率。(5 分)
⑷電源之功率因數。(5 分)

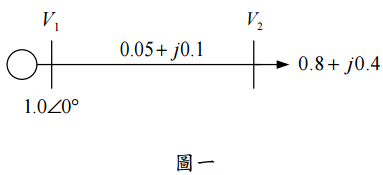

【已刪除】二、母線 2 負載S2 = 0.8 + j0.4 pu,係由母線 1 之發電機經由串聯阻抗為0.05 + j0.1 pu 之輸電線路供電,如圖一所示。假設輸電線路之並聯電容抗可忽略,且假設母線 1 為搖擺母線(swing bus),電壓 =1.0∠0° V
1
pu。若母線 2 的電壓初始估計值為 1.0∠0° pu,試以高斯-賽代爾法(Gauss-Seidel method)求解母線 2 上的電壓 V
2
, 請執行 3 次疊代。註:所有參數量均係以共通系統基準(common system base)的 標么值表示。(25 分)

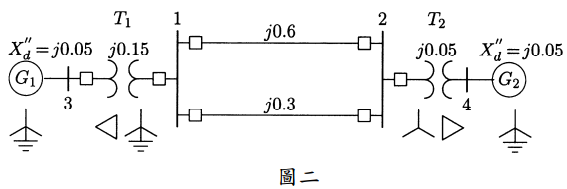

【已刪除】三、圖二所示電力系統的正相序電抗係以共通 MVA 為基準的標么值表示。所有的電阻 均被忽略,且所有負相序阻抗被假設為與正相序阻抗相等。一直接線對線故障 (bolted line-to-line fault)發生在母線 2 的 b 與 c 相間。假設故障發生前所有母線電 壓均為 1.0 pu。試求故障點各相(a、b 與 c 相)總故障電流。(25 分)
【已刪除】四、某發電廠 4 部發電機組以$/MWh 為單位的增量燃料成本函數(incremental fuel cost functions)為:
式中 f
i
代表發電機組 i 的燃料成本函數(fuel cost function);P
gi
代表發電機組 i 的 發電量。假設 4 部機組同步運轉以供應總共 800 MW 的負載,試求在經濟調度 (economic dispatch)下,此發電廠的增量燃料成本 λ 及每一發電機組的發電量。 (25 分)
