104年 - 104年第1次桃園捷運-一般營運儲備人員類-電子概論#59395

科目：捷運◆電子概論 | 年份：104年 | 選擇題數：10 | 申論題數：3

試卷資訊

所屬科目：捷運◆電子概論

選擇題 (10)

11. 發光二極體的符號是 (A)php1Km9ns.png (B)php0yaaoQ.png (C)php4L4Wy7.png (D)phpeQR3qe.png 。

12. 關於一個理想運算放大器的特性，下列何者是錯的? (A)增益無限大 (B)輸出阻抗為零 (C)輸入阻抗為零 (D)頻寛無限大
13. UJT 的谷底電壓 1.1 V，峰值電壓為 6.9 V，若於 B1 與 B2 兩端測量得 8.37 V 的壓降，則 η 為 (A)0.66 (B)0.74 (C)0.79 (D)0.85。
14. 電晶體小信號放大，其主要要求為 (A)線性放大 (B)功率放大 (C)頻率響應好 (D)電流增益大。
15. 交流電路指示為 9 V，若用示波器觀測全波形，VOLTS/DIV 應調至 (A) 0.2V (B)0.5V (C)1V (D)5V。
16. 當示波器上"EXT"開關被使用時，則觸發信號取自 (A)內部電路 (B)電源電路 (C)外部電路 (D)本身振盪。

17. 如下圖所示的電路稱為 (A)反相器放大器 (B)非反相器放大器 (C)加法器 (D)減法器。phpdxQadx.png

18. 下列何者敍述是錯的？ (A)矽摻雜 5 價的磷即形成 N 型半導體 (B)本質半導體濃度與溫度有關 (C)不管那一類型的半導體，電子濃度(n)和電洞濃度(p)的乘積永遠等於本質半導體濃度的平方(phpV9kbgl.png) (D)純的矽稱為外質半導體。

19. 下列那一種邏輯閘被稱為萬用閘(Universal Gate)？ (A)OR (B)XNOR (C)AND (D)NAND。
20. 下列有關電晶體於不同工作區，基極 B、射極 E、集極 C 間之偏壓，何者正確？ (A)工作區(active region)：B-E 順偏，B-C 順偏 (B)飽和區：B-E 逆偏，B-C 逆偏 (C)飽和區(saturation region)：B-E 順偏，B-C 逆偏 (D)工作區：B-E 順偏，B-C 逆偏。

申論題 (3)

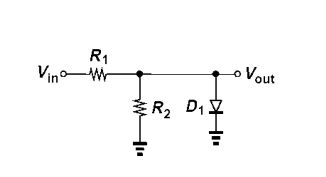

3. 如下圖所示，且使用定電壓模型(二極體導通時的電壓是 VD,on)。請討論該電路的行為，並畫出該電路的 輸入/輸出特性曲線。
(1) 求  IC = ?
(2) 求 Vout = ?
