104年 - 104年高等一級暨二級高考二級_電力工程#29951
科目:
電力系統 |
年份:
104年 |
選擇題數:
0 |
申論題數:
7
試卷資訊
所屬科目:
電力系統
選擇題 (0)
申論題 (7)
(一)類型一:於匯流排 4(Bus 4)發生單相接地故障。
⑵類型二:於匯流排 3(Bus 3)發生兩相接地故障。
⑶類型三:於匯流排 2(Bus 2)發生線間短路故障。

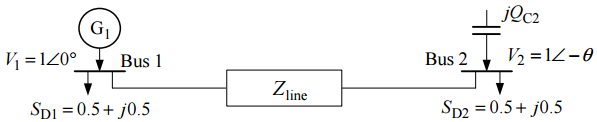

【已刪除】二、某系統之兩匯流排各供應負載S
D1
及 S
D2
,且其負載需求量均為(0.5 + j0.5)標么; 其中,匯流排 1(Bus 1)連接 1 部發電機G
1
,匯流排 2(Bus 2)連接 1 只電容器C
2
, 線路阻抗為 Z
line
=(0.01+ j0.1) 標么,試求此電容器輸出虛功率Q
C2
應為多少,方能 使電壓│V
2
│ 提升為 1.0 標么;並試求此時發電機G
1
輸出功率 S
G1
及匯流排 2(Bus 2) 之電壓角度∠V
2
各為多少?(25 分)

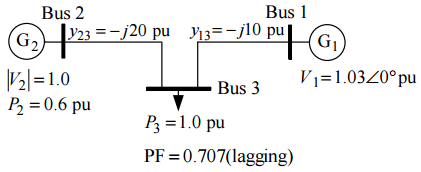

【已刪除】三、某電力系統以 3 個匯流排及 2 部發電機組成,如下圖所示。請利用快速解耦電力潮 流法(fast decoupled power flow method),試求兩次疊代後[ k = 2] ,匯流排 3(Bus 3) 電壓值(標么)及其角度(徑度),以及匯流排 2(Bus 2)電壓角度(徑度); 假設初始值為1∠0°(標么)。(25 分)
⑴在不考慮發電機組限制下,各機組發電量為多少?
⑵在考慮發電機組限制下,各機組發電量為多少?
