104年 - 104 交通事業公路、港務升資考試_員級晉高員級_技術類（選試機械設計）：機械設計#29774

科目：機械設計 | 年份：104年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (9)

⑴求作用在該鋼棒的最大彎曲應力σx及最大剪應力 τxy。
⑵假設失效是根據最大畸變能準則，試求安全係數。
二、一個內徑 50 mm 的深槽式滾珠軸承（deep-groove ball bearing），在轉速 1200 rpm 時 承受一 12 kN 的等效徑向負載，該軸承的基本動額定負載C = 35.1 kN。求該軸承的 額定壽命L10為多少小時？（10 分）
⑴求該齒輪的節圓直徑及基圓半徑。
⑵求作用在該齒輪的切線負載Ft 。
四、一個已知彈簧外直徑Do = 48 mm，線圈直徑d = 6 mm的螺旋壓縮彈簧，求該彈簧的 彈簧指數（spring index）C，並說明彈簧指數的大小與彈簧的剛性及變形的關係。 （10 分）
五、一皮帶傳動系統，主動輪與從動輪的直徑分別為 100 mm 及 300 mm，若主動輪轉速 為 6000 rpm，試求從動輪的轉速？（10 分）

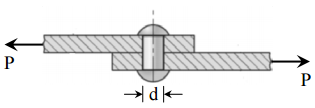

【已刪除】六、下圖為二平板利用鉚釘疊接的示意圖，若剪力負載P = 60 kN，鉚釘直徑d = 22 mm， 求作用在該鉚釘的剪應力τ。（10 分）

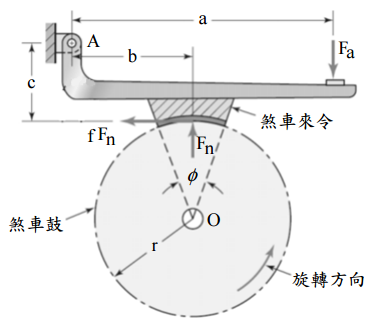

【已刪除】七、下圖為一短煞車皮鼓式煞車系統，已知煞車鼓半徑r=400 mm，a=900 mm，b=360 mm，c=40 mm，煞車來令的摩擦係數f=0.3，煞車扭矩T=300 N-m，求煞車所需的作用力Fa。(20分)
