104年 - 104 原住民族特種考試_三等_土木工程：工程力學（包括流體力學與材料力學）#41222

科目：工程力學（包括流體力學與材料力學） | 年份：104年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：工程力學（包括流體力學與材料力學）

選擇題 (0)

申論題 (6)

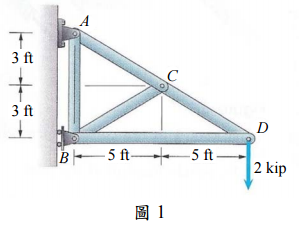

【已刪除】一、試計算圖 1 所示桁架之 A 點和 B 點反力，及各桿件受力。（20 分）

【已刪除】二、圖 2 所示柱體中央連接一彈簧常數為 k 的彈簧，試計算此結構之挫曲載重 Pcr （critical buckling load），假設柱體為完全剛性。（20 分）

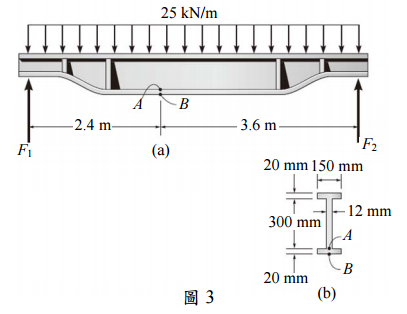

【已刪除】三、圖 3(a)所示為一卡車的支撐大梁，兩端的支撐力分別為 F₁ 及 F₂，梁上承受均勻負荷 25 kN/m，試計算 A 點和 B 點所承受之彎曲應力，其中 A 點和 B 點處的斷面如圖 3(b)所示。（20 分）

【已刪除】四、圖 4 所示為一直徑為 20 mm 之鋁棒，鋁棒的材質彈性模數 E = 73.1 GPa，波松比 ν = 0.35 ，承受 700 N 的軸向拉力，試計算其外表面之最大剪應變。（20 分）

⑴此時施加於實心圓柱的合力 F_R，與施加的 A R=0.8 m 角度θ。

⑵實心圓柱的重量 W。
