104年 - 104 地方政府特種考試_四等_土木工程：結構學概要與鋼筋混凝土學概要#35396

科目：結構學概要與鋼筋混擬土學概要 | 年份：104年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (5)

【已刪除】一、下圖所示施工用桁架結構，所有節點均為鉸接點，A 點為鉸支承，B 點為滾支承。假 設每一桿件可承受之拉力為 15 kN、壓力為 10 kN；每一支承可承受之垂直向拉力為 15 kN、壓力為 30 kN，施工時外力 P 加載於節點 F，試求本桁架可承載外力 P 之最 大值？（25 分）
【已刪除】二、下圖所示剛架結構，A 點與 C 點均為鉸支承，結構中 B 點為鉸接點，水平構件 AB 與斜構件 BC 均承載如圖所示之鉛直向均佈載重 60 kN/m，試分別繪製構件 AB 與 BC 之軸力圖、剪力圖及彎矩圖。（25 分）

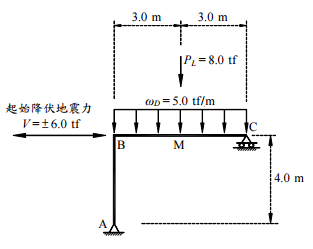

【已刪除】三、下圖所示為一構架受力狀態圖。BC 梁除了承受一個均佈靜載重 ωD 之外，且於其跨 度中央處又承受了一個集中活載重 PL。若該構架水平向起始降伏地震力 V 係作用於 B 點，試求 BC 梁跨度中央處（即圖中之 M 點）之設計彎矩力 Mu。（15 分）
【已刪除】四、下圖所示為一 T 形梁斷面構造圖。若一根#10 鋼筋之截面積為 Ab = 8.14 cm2 ，混凝土 抗壓強度為 f ′c= 210 kgf/cm2 ，鋼筋之降伏應力為 fy = 4200 kgf/cm2 ，試求該斷面之計 算彎矩強度 Mn與強度折減因數φ。（20 分）
五、試列舉出拉力鋼筋伸展長度所使用的修正因數，並說明之。（15 分） 提示：僅需列出項目名稱並說明即可，不須列舉出修正因數的數值。
