(一) 請畫出一條傳輸線(Transmission line)之等效電路模型(即集 總式 RLCG 元件之模型) (12 分)
(二) 上述 R、L、C、G 所代表的物理意義為何？(4 分
(三) 上述 R、L、C、G 單位為何？ (4 分)
(一) 阻抗矩陣(Impedance Matrix)，即 Z 參數。(6 分)
(二) 導納矩陣(Admittance Matrix)，即 Y 參數。(6 分)
(三) 傳輸矩陣(Transmission Matrix)，即 ABCD 參數。(8 分)

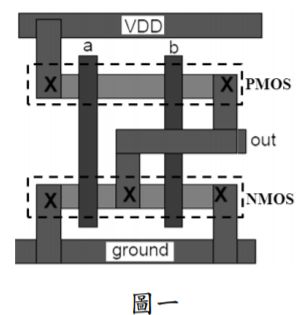

(一) 請畫出此佈局圖所對應的電路圖。(5 分)
(二) 此邏輯電路的名稱為何？(5 分)

(三)為以 NAND 閘，來達成5d8b21c057648.jpg 之邏輯函數，請寫出 以 NAND 來表達 Y 的邏輯函數及畫出電路圖。 (10 分)5d8b21d210078.jpg
(一) 製作(洗)印刷電路板的三大流程為何？(6 分)
(二) 試繪出變容二極體、發光二極體、低通濾波器、PMOS 電 晶體、單極雙投開關之電路符號。(10 分)
(三) 為何積體電路製程中，要儘量避免使用電感元件？(2 分)
(四) 檢查牆壁插座是否有電的安全方法為何？(2 分

(一) 第二級輸入阻抗ܼ5d8b221deb3e5.jpg為多少Ω? (6 分)

(二) 第二級電壓增益為多少? (6 分)
(三) 第一級電壓增益為多少? (8 分)
