104年 - 104 鐵路特種考試_高員三級_土木工程：鋼筋混凝土學與設計#22491

科目：鋼筋混凝土學與設計 | 年份：104年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：鋼筋混凝土學與設計

選擇題 (0)

申論題 (6)

【已刪除】一、於一棟建築物當中的某一個區域，因排水管路必須設置在樓版上方，故須施作「降版設計」之處理。該版與梁的斷面構造，如圖 1 所示。已知一根 #10 鋼筋之截面積為 A_b = 8.143 cm² ，混凝土抗壓強度為f_c ′ = 280 kgf / cm² ，鋼筋之降伏應力為 f y = 4200 kgf / cm ²，試求該斷面構造之彎矩計算強度M_n及強度折減因數φ 。（25 分）

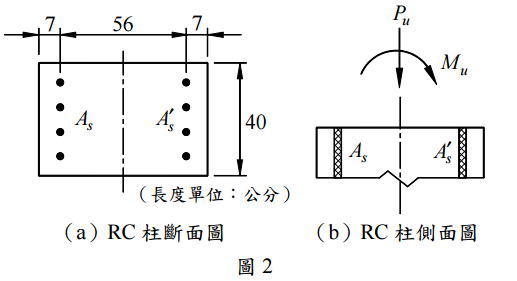

【已刪除】二、圖 2 所示為一根鋼筋混凝土柱的構造。已知鋼筋量為 A_s = A_s′ = 24 cm² ，混凝土抗壓強度為 f_c ′ = 280 kgf / cm² ，鋼筋之降伏應力為 f _y = 4200 kgf / cm² ，且該柱承受一個設計軸壓力P_u = 260,300kgf ，試求該柱還能夠承受之最大設計彎矩M_u 。（25 分）提示：於極限狀態下， A_s鋼筋承受拉力，但未降伏。

【已刪除】三、圖 3 所示，為一根 L 形構架結構。假設梁構件係由彈性模數極高的材料所構成；亦即，梁之撓曲剛度EI 與軸向剛度EA可以被假設為無窮大。柱構件則係由一般混凝土材料所構成，且其抗壓強度為 f_c ′ = 280 kgf / cm² 。該構架於梁、柱接頭處承受一個水平向之設計地震力H _EQ = 5,000 kgf。現將梁、柱之自重忽略不計，且該構架並無其他種類的載重。試計算該構架的穩定指數，並判定該構架是否為側移構架；又該構架柱之設計是否須要考慮細長效應。（25 分）提示：

(一)梁之設計剪力V_e；（8 分）

(二)柱之最小彎矩強度的規定（即：強柱弱梁之規定）；（8 分）

(三)柱之設計剪力V_e。（9 分）
