104年 - 104 高等考試_三級_汽車工程：電工學#42657

科目：電工學(電工原理) | 年份：104年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電工學(電工原理)

選擇題 (0)

申論題 (5)

【已刪除】一、對於圖示電路，計算元件 R₃ 消耗的功率（power）。（20 分）

二、試繪出分激式（shunt）直流發電機的等效電路（equivalent circuit）圖。已知一部分激式直流發電機的電樞電阻是 0.5 Ω，而分激場電阻是 4.5 Ω，在無負載（load）狀況而且轉速 1200 rpm，發電機產生 32 V；若該發電機負載電壓為 22.5 V 而且負載電流是 6 A 時，發電機的轉速是多少？（20 分）

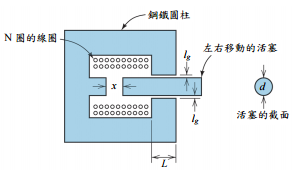

【已刪除】三、如圖所示為電磁閥（solenoid）的截面。電磁閥可以應用於機電整合裝置、車輛、流量的控制。線圈（coil）通電流後，電磁作用使活塞（plunger）左右移動。請利用線圈的電流大小、空氣的磁透率（permeability）μ0、線圈圈數 N 以及圖示的尺寸，試推導電磁閥截面產生的磁通量（flux）的數學式子。（20 分）

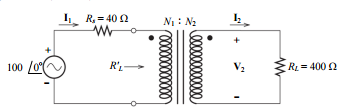

【已刪除】四、如圖所示變壓器電路，欲使最大功率傳送至負載，推導其主線圈 N1 及副線圈 N2 之圈數比應該多少。（20 分）

【已刪除】五、如圖一部三相同步馬達（synchronous motor），連接 400 Hz 線對線間（line-to-line）的電壓 208 V，以 4,000 rpm 速度旋轉，求其極數和同步角速度 ω_s。（20 分）
