105年 - 105年關務特考三等電力系統#50085
科目：
電力系統 |
年份：
105年 |
選擇題數：
0 |
申論題數：
4
試卷資訊
所屬科目：
電力系統
選擇題 (0)
申論題 (4)

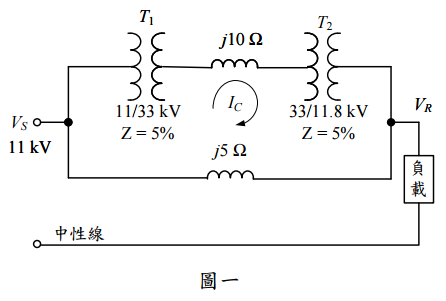

【已刪除】一、如圖一所示，為兩具三相變壓器以串聯方式供電給三相負載，並經中性線連接構成 迴路的單線等效電路圖。圖中變壓器 T
1
額定為 10 MVA、11/33 kV、Z = 5%（以 T
1
本身額定為基準值），變壓器 T
2
額定為 10 MVA、33/11.8 kV、Z = 5%（以 T
2
本身額 定為基準值），送電側之電壓大小為 V
S
= 11 kV。試以 10 MVA、11/33 kV 為基準值， 求出循環電流 I
C
分別在 11 kV 側及 33 kV 側之實際值。（25 分）

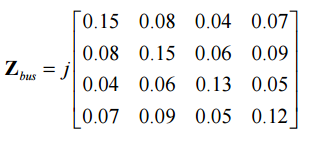

【已刪除】二、一個四匯流排的電力系統，其匯流排阻抗（標么值）矩陣 Z
bus
如下所列。已知發電 機組是連接在 1 號匯流排及 2 號匯流排上，且發電機組的阻抗已包含在 Z
bus
中，不 計故障前的電流。試求在 4 號匯流排發生三相短路故障之故障電流標么值，以及 2 號發電機（次暫態阻抗為 0.3 標么）的輸出電流標么值。（25 分）
【已刪除】三、兩部大型同步發電機以互聯（interconnection）方式做連接，其搖擺方程式（swing equations）分別為：
。若以δ
eq
= δ
1
− δ
2
代表 兩部發電機之相對電力角（relative power angle），可由δ
eq
推導出以一部同步發電機為 基準之等效搖擺方程式
。試求該等效搖擺方程式中 H
eq
、P
m（eq）
、 P
e（eq）
之表示式。（25 分）
四、試說明「耦合電容器比壓器」（coupling-capacitor voltage transformer, CVT）的應用場 合，並繪出其等效電路圖說明該比壓器如何與線路的電壓同相位。又如何使該比壓 器之輸出電壓降低到保護電驛所需的電壓水準。（25 分）
