105年 - 105年高等三級暨普通考高考三級電力系統 #54290
科目:
電力系統 |
年份:
105年 |
選擇題數:
0 |
申論題數:
7
試卷資訊
所屬科目:
電力系統
選擇題 (0)
申論題 (7)
⑴試求饋線上的電壓降,V
S
-V
R
。 (10 分)
⑵依據題⑴的結果,若饋線的電抗 X 可忽略,受電端的電壓大小|V
R
|是否可能大於 送電端電壓大小|V
S
|?請證明。 (10 分)

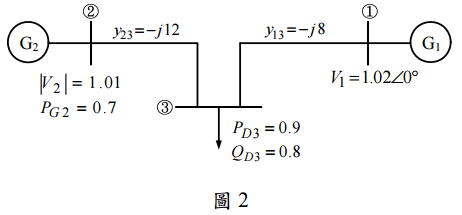

【已刪除】二、利用牛頓-勞福森負載潮流法(Newton-Raphson Power Flow Method)對圖 2 之系統進 行一次疊代,以求得匯流排②及③的電壓大小與相角。假設匯流排①為揺擺匯流排 (Swing bus),且負載匯流排之初始電壓為 1.0∠0o ,圖上之各數值的單位為標么 (p.u.)(20 分)
⑴匯流排④流至匯流排①之故障電流標么值。 (10 分)
⑵匯流排②流出的故障電流標么值。 (10 分)

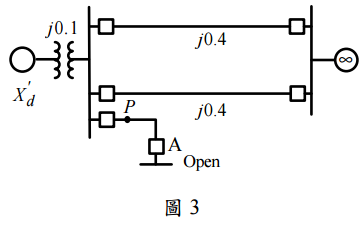

【已刪除】四、如圖 3 之系統,左側之同步發電機經由二條並聯之輸電線連接至右側之無限匯流排。 發電機輸出之電功率為 1 標么,且其端電壓及無限匯流排之電壓皆為 1 標么。圖上標示 之變壓器及二條並聯輸電線的阻抗皆為標么值,發電機之暫態電抗為 X'
d
= 0.20 標么。 當系統中較短的輸電線在 P 點發生三相短路故障時 若臨界清除時間 , (Critical clearing time)為 0.242 秒,發電機之轉子是否會穩定?請說明。假設故障前,線路上的斷路 器皆閉合,而斷路器 A 為開路(Open)(20 分) 。
【已刪除】五、某電廠有二部火力發電機機組,二部機組的燃料成本函數如下:
其中,P
1
與 P
2
分別為二部機組的 MW 輸出。假設系統的損失忽略不計,而且二部 機組沒有輸出的上限與下限。試求二部機組平均分攤 162.5 MW 的總負載時,在與經 濟調度的結果比較下,每天額外付出的成本為多少元?(20 分)
