105年 - 105 普通考試_機械工程：機械設計概要#54589

科目：機械設計 | 年份：105年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (8)

⑴ 32H7/s6 的公差配合標示是屬留隙（Clearance）、過渡（Transition），還是過盈（Interference）配合？（5 分）

⑵在 32H7/s6 的公差配合標示中，32 的意義為何？（5 分）

⑶在 32H7/s6 的公差配合標示中，H7 的意義為何？（5 分）

⑷在 32H7/s6 的公差配合標示中，s6 的意義為何？（5 分）

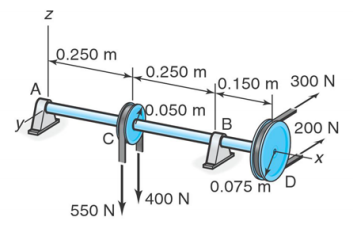

【已刪除】二、如下圖所示之軸及其承受的負荷，請問何處具有最大的力矩？其值為何？（20 分）

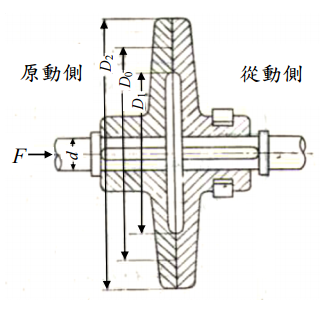

【已刪除】三、如下圖所示之圓盤離合器，接觸面之內徑為D₁，外徑為D₂。左側之施力 F 為彈簧力，假設接觸面之摩擦係數μ是均勻的，接觸面的面壓力亦為均勻的，其值為 P，試推導此時可傳遞之扭矩。（20 分）

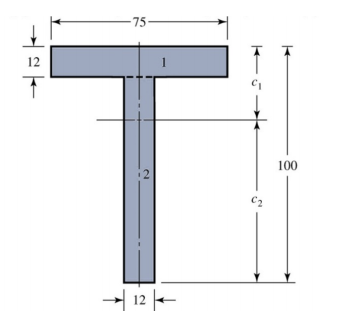

【已刪除】四、如下圖所示之 T 形剖面的樑及其尺寸，若承受一彎矩 1500 N-m 使得在頂面處產生拉應力。試求發生於頂面之最大拉應力為何？（圖中所示長度單位為 mm）（20 分）

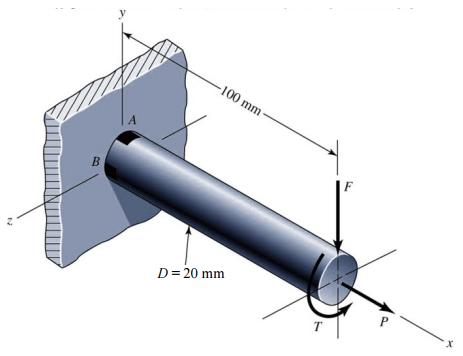

【已刪除】五、如下圖所示之桿係由 AISI 1006 冷拉鋼製成 S_y= 280 MPa。，承受 F = 0.55 kN P = 8.0 kN，， T = 30 N-m 的負荷，若以畸變能理論作為設計的考慮，此時σ ′ = (σ _x ²+ 3τ _zx ² )^{1 / 2}。試求點的安全因數。
