一、試繪出五種幾何公差之符號，並說明其意義。（15 分）

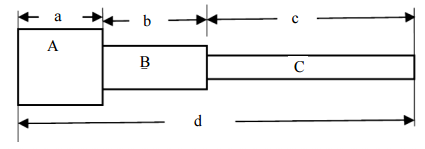

【已刪除】二、如下圖 A、B、C 三個不等直徑的軸長度分别量出為 a = 40.0± 0.5，b = 60.0± 0.3 及 c = 100.0 ± 0.8 。請算出總長 d 及公差。如果要控制總長 d 在 1.0 公差範圍内，則你會如何做？（15 分）

【已刪除】三、如下圖的軸系，A 及 B 為軸承而 F 以 45 度角作用在軸上，L=1,000 mm，F=100 kg，軸徑為 50 mm。試找出 A 及 B 之反作用力（A 可承受徑向力而 B 承受徑向及軸向力），並計算最大的彎矩力在何處及最大的應力為何？（20 分）

四、一圓盤離合器摩擦環内徑 100 mm，外徑 400 mm，摩擦係數 0.3，摩擦環轉速 120 m/min。若摩擦材料能承受的最大壓力為 1 kg/cm² ，則此離合器最大能制動多大的扭矩？最大的軸向推力是多少？（25 分）

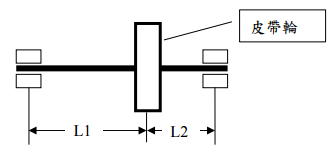

【已刪除】五、如下圖之裝置，滑動軸承軸頸直徑為 20 mm，軸承材料能承受最大之壓力為 6 MPa，試算出各軸承之長度為何，才能承受皮帶輪作用在軸上 2,000 kg 的力。L1=800 mm 且 L2=200 mm。（25 分）
