105年 - 105 鐵路特種考試_高員三級_土木工程：鋼筋混凝土學與設計#53449

科目：地方三等/高考三級/鐵路高員三級/台鐵◆鋼筋混凝土學與設計 | 年份：105年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：地方三等/高考三級/鐵路高員三級/台鐵◆鋼筋混凝土學與設計

選擇題 (0)

申論題 (4)

【已刪除】一、圖示為鋼筋混凝土簡支梁之矩形斷面，梁之跨度為 8 m。此梁承受使用均佈靜載重 2.5 tf/m（含自重）與活載重 2.5 tf/m。梁配置拉力鋼筋 2-D22 與 4-D29。混凝土 f'_c＝280 kgf/cm²，彎矩鋼筋 f_y＝4200 kgf/cm²。鋼筋保護層及間距均符合規範規定。試檢核彎矩配筋是否符合彎矩需求與規範之規定。（25 分）

【已刪除】二、同前題，梁配置 D13 矩形垂直肋筋。D13 肋筋f_yt＝2800 kgf/cm2 。試計算於臨界斷面處最經濟的肋筋間距。（25 分）參考公式：

【已刪除】三、圖示為矩形鋼筋混凝土梁斷面，此梁斷面承受設計彎矩 M_u＝48 tf-m，配置 5-D29 拉力鋼筋（未塗布鋼筋）。梁斷面配置矩形垂直肋筋 D13，間距為 15 cm。鋼筋保護層為規範規定之最小值。常重混凝土f'_c＝280 kgf/cm² ，彎矩鋼筋 f_y＝4200 kgf/cm² ，肋筋 f_yt＝2800 kgf/cm2 。試計算 D29 鋼筋最經濟的搭接長度。（25 分）參考公式：

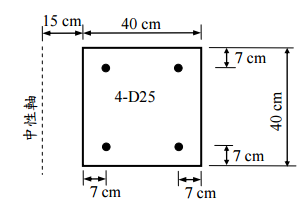

【已刪除】四、圖示橫箍柱斷面採4-D25 鋼筋，此柱斷面承受軸壓力與單軸彎矩。混凝土 f'_c＝350 kgf/cm² ，鋼筋強度 f_y＝4200 kgf/cm² 。假設破壞時，中性軸位於柱外 15 cm。試求此斷面所對應的軸力計算強度 P_n與彎矩計算強度 M_n。（25 分）
