105年 - 11700 數位電子 乙級 工作項目 09：微電腦界面#38792

科目：技檢◆數位電子-乙級 | 年份：105年 | 選擇題數：62 | 申論題數：0

試卷資訊

所屬科目：技檢◆數位電子-乙級

選擇題 (62)

1. 在 RS-232C 傳送中，一端以 2400bps 傳送，另一端必須以多少 bps 接收(A)1200(B)2400(C)4800(D)9600。
2. 下列何者是具有偶同位(EvenParity)的 ASCII 碼(A)01001000(B)10101000(C)11110001(D)01010001。
3. 有關下列敘述何者不正確(A)CMOS 消耗功率較低(B)ECL 速度較快(C)TTL 電壓為+5V(D)CMOS 傳輸延遲(Prop agationDelay)時間較 TTL 短。
4. 下列哪一個 IEEE-488 信號是由發言者(Talker)發送？(A)NRFD(B)NDAC(C)DAV(D)REN。
5. PIA(ProgrammableInterfaceAdapter)主要是用來做(A)程式中斷處理(B)可程式控制介面(C)直接記憶存取處理(D)緩 衝器。
6. 以 1200bps 傳送率(BaudRate)傳送 8 位元資料，若不含控制信號，則需費時(A)1.34ms(B)3.35ms(C)6.7ms(D)26.8ms。
7. 有關同步與非同步傳輸，下列何者正確(A)在非同步傳輸中，只要資料位元，不必加控制位元(B)同步傳輸比較 慢(C)傳送和接收的傳送率(Baudrate)不須一樣(D)非同步傳輸資料通常傳輸量較小。
8. Centronics 介面之資料傳送信號線有幾條(A)1 條(B)4 條(C)8 條(D)16 條。
9. RS232C 介面的輸出端 logic“0”，其原始定義為(A)2.4～5.0V(B)3～15V(C)0～0.8V(D)0～5V。
10. 下列有關 IEEE-488 匯流排之敘述，何者不正確(A)使用非同步傳送(B)可有發言者(talker)(C)可有收聽者(Listener) (D)使用同步傳送。 33
11. 線上實體模擬器(ICE)之模擬(Emulation)記憶體係(A)在待測系統內部(B)在 ICE 內部(C)在電腦內部(D)在磁碟機內 部。
12. 在介面電路中通常使用下列何種元件與匯流排(BUS)連接？(A)多工器(B)正反器(C)三態緩衝器(D)計數器。
13. 8255A 係一並列輸出／輸入 LSI 晶片，被規劃為基本 I/O 是屬於何種模式？(A)Mode0(B)Mode1(C)Mode2(D)Mode 3。
14. 下列敘述何者為正確(A)RS-232C 以並列方式輸出(B)GPIB 以串列方式輸出(C)GPIB 的傳輸速度比 RS-232C 快(D)R S-232C 之資料線比較多。
15. 用 RS-232C 作雙向資料通信時，至少需要幾條線？(A)1 條線(B)2 條線(C)3 條線(D)4 條線。
16. 若位址匯流排包含 24 條線(A0～A23)則可定址空間是(A)256Kbyte(B)1Mbyte(C)16Mbyte(D)64Mbyte。
17. 下列哪一個 RS-232C 信號是由 DTE 發送？(A)RTS(B)CTS(C)RXD(D)DSR。
18. 電腦一般為取得外界壓力、溫度等物理量的電氣，必須透過(A)D/A(B)A/D(C)V/I(D)F/V 轉換成數位形式。
19. 使用線上實體模擬器(ICE)時，下列何者須自待測系統拔出(A)CPU(B)ROM(C)RAM(D)I/O。
20. 8253 一般可規劃成幾種操作模式(A)2 種(B)3 種(C)5 種(D)6 種。
21. 下列何者不是控制匯流排的功能？(A)定義系統中硬體動作型態(B)提供資料轉移的起始脈衝(C)提供資料轉移 的終止脈衝(D)傳送資料。
22. 為防止遭受同一個不可掩罩中斷(NMI)重覆請求中斷，此種中斷信號應為下列何種形式？(A)邊緣觸發(B)位準 觸發(C)正電位觸發(D)負電位觸發。
23. 在串列傳送資料時，不考慮控制位元，則下列何者為正確？(A)MSB 與 LSB 同步傳送(B)LSB 跟在 MSB 後傳送 (C)最先傳送 LSB(D)最先傳送 MSB。
24. 在 20mA 電流迴路界面中，下列何者為正確(A)20mA 表示邏輯 1(B)0mA 表示邏輯 1(C)20mA 表示邏輯 0(D)-20mA 表示邏輯 0。
25. UART(UniversalAsychronousReceiverTrausmitter)非同傳輸接收器與 UART 之間傳輸方式為何？(A)並列輸出串列 輸入(B)串列輸出串列輸入(C)並列輸出並列輸入(D)串列輸出並列輸入。
26. 下列對 RS-232C 信號之描述何者不正確(A)正電壓表示邏輯零(B)space 狀態之電壓為+3V～+15V(C)負電壓表示 停止(D)為正邏輯位準。
27. 對記憶體晶片而言，其資料線在何時呈現輸入狀態？(A)晶片被選到時(B)WRITE 信號動作(active)時(C)READ 信 號動作時(D)READ 與 WRITE 同時動作時。
28. Centronics 印表機標準介面之連接器，其接腳數目為(A)9(B)29(C)25(D)36。
29. 下列何者不屬於 IEEE-488 的匯流排(A)位址匯流排(B)資料匯流排(C)資料傳輸控制線(D)介面管理線。
30. 下列何者不是進行中斷查詢、並安排回應優先順序的類型？(A)軟體查詢(B)硬體查詢(C)向量式(D)記憶體對映 式。
31. 下列對開路集極驅動器的特性說明何者不正確(A)邏輯 1 時為高阻抗(B)邏輯 0 時為低阻抗(C)由高至低準位轉換 快速(D)由低至高準位轉換快速。
32. 下列對 TTL 圖騰柱式輸出驅動器的特性說明何者不正確(A)阻抗不會變動(B)由高至低準位轉換快速(C)阻抗高 (D)由低至高準立轉換快速。
33. 下列何者不是 TTL 輸入端之重要特性？(A)輸入電流準位(B)輸入電壓準位(C)雜訊免疫度(D)延遲。
34. 下列何者不是解決開關彈跳現象的方法？(A)單擊電路(B)閂鎖電路(C)軟體延時副程式(D)電阻分壓電路。
35. 下列何者傳輸速率最快(A)RS-232C(B)Centronics(C)IEEE-488(D)USB。
36. 以 RS-232C 將電腦與週邊連接，若無法連線時，下列何者不是問題發生的原因(A)信號準位不同(B)參數(parame ter)之設定不一致(C)資料傳送速率不一致(D)使用不同廠牌 RS-232C 界面。
37. 個人電腦中的快取(Cache)記憶體是使用(A)DRAM(B)SRAM(C)ROM(D)EPROM。
38. 下列記憶體存取時間最快者為(A)暫存器(B)SRAM(C)DRAM(D)磁碟。
39. 下列敘述何者正確(A)呼叫副程式時不必考慮累加器資料暫存(B)CPU 執行中斷時，不能再接受其他中斷(C)CPU 認可中斷請求後將 PC 值存入堆疊(D)執行中斷時，不必清除旗標。 34
40. 80×86PC 執行 Reset 動作後，下列敘述何者不正確(A)PSW（旗標）清除為 0(B)IP、DS、DD 與 ES 等暫存器清 除為 0(C)CS 暫存器設定為 FFFFH(D)CPU 自 FFFFH 位址開始執行指令。

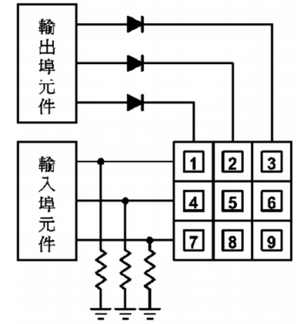

41. 如下圖所示，為一軟體掃描方式的鍵盤電路，圖中的電阻器作用為(A)在無按鍵時輸入為低電位(B)保護輸入元 件(C)消除鍵盤彈跳效應(Debounce)(D)消除電源雜訊。
42. 有一非同步式的串列介面，其通信協定為 8bitsdata，無同位元檢查碼，1bit 起始位元，1bit 結束位元，在 960 0bps 的傳輸率狀況下，傳送一個 192Bytes 長度的檔案需耗時(A)0.016 秒(B)0.02 秒(C)0.16 秒(D)0.2 秒。
43. 開路集極 TTL 與 CMOS 相連接時，下列敘述何者正確？(A)外加提升電阻至 CMOS 端(B)外加提升電容至 C MOS 端(C)外加提升電阻至 TTL 端(D)外加提升電容至 TTL 端。
44. UART 將並列式資料轉成串列型態送出時，除了先送出起始位元(Startbit)後，接著傳送(A)高位元(MSB)(B)低位 元(LSB)(C)同位元(Parity)(D)結束位元(Stop)。
45. 下列何者屬於可規劃定時／計數元件(A)8253(B)8255(C)8259(D)6845。
46. 典型微電腦的 PCI 匯流排其資料位元寬度為(A)8(B)16(C)32(D)64。
47. 典型微電腦的 ISA 匯流排架構其內部資料寬度為 16 位元，而外部連結資料寬度為多少位元(A)8(B)16(C)32(D)64。
48. 在 56Kbps 傳輸率之下，請問每一位元傳送絕對時間為(A)8μs(B)18μs(C)28μs(D)38μs。
49. 典型並列埠不具備下列何種特性(A)須有位址控制線(B)具有開集極特性(C)須使用資料控制線(D)具有三態輸出 特性。
50. Centronics 型態印表機，其主機端所連接的接腳界面共有幾隻腳位？(A)5(B)9(C)25(D)36。 複選題：
51. 有關微電腦的 I/O 位址控制敘述，下列何者正確？(A)直接式 I/O 位址不屬於記憶體位址的一部分(B)記憶體映 像式 I/O 並不需佔用記憶體位址(C)具有 I/O 專用指令則為獨立式 I/O 定址(D)記憶體映像式 I/O 位址不需使用記 憶體存取指令。
52. 有關 RS-232C 非同步傳輸的資料格式，下列敘述何者正確？(A)啟始位元(Startbit)為高電位，Space 狀態(B)啟始 位元可有兩個位元(C)結束位元(Stopbit)為高電位，Mark 狀態(D)結束位元可有兩個位元。
53. 下列哪些方式具有無線介面感測或傳輸功能？(A)40kHz 超音波收發電路(B)光二極體收發電路(C)Pt 溫度組件(D) Bluetooth 裝置。
54. 下列哪些為固態硬碟(SSD)的特性？(A)內部具有超高速微馬達(B)一種半導體的儲存裝置(C)與 DRAM 同特性(D) 等同於超大容量的隨身碟。
55. 有關 CPU 的內部架構，包含下列哪些項目？(A)控制單元(Controlunit)(B)算術運算與邏輯單元(ALU)(C)主記憶體 (Mainmemory)(D)暫存器(Register)。
56. 有關資料傳輸，下列敘述何者正確？(A)非同步傳輸接收器(UART)彼此之間的傳輸方式是屬於一種串列輸出串 列輸入(B)在串列資料傳送時，依序由 LSB 位元至 MSB 位元(C)位址匯流排是屬於 IEEE-488 的匯流排(D)控制匯 流排不是屬於 IEEE-488 的匯流排。
57. 下圖所示電路之功能為何？(A)並列加法器(B)並列減法器(C)串列式加法器(D)串列式除法器。
複選題
58. 有關國際標準組織(ISO)所訂定之開放式系統連結(OSI)的參考模式中，下列通信協定敘述何者正確？(A)第一 層為網路層(B)第二層為資料鏈結層(C)第三層為實體層(D)第四層為傳輸層。
59. UART 為通用非同步傳收器的英文縮寫，為非同步串列通信埠的總稱，包括(A)RS-232(B)RS-485(C)GPIB(D)IEEE 1284。
60. 有關 I2C(Inter-IntegratedCircuit)，下列敘述何者正確？(A)一種串列通訊的匯流排(B)只使用兩條雙向開放洩極(O pendrain)傳輸線，分別為串列資料(SDA)線及串列時脈(SCL)線(C)只使用兩條傳輸線，分別為傳送資料(TD)線 及接收資料(RD)線(D)用於高速裝置間的資料傳輸。
61. C 語言程式中，x=0x26，y=0xe2，下列敘述何者正確？(A)執行 z=x&y 後，z=0x22(B)執行 z=x|y 後，z=0x66(C)執 行 z=x 3 後，z=0x30(D)執行 z=y 2 後，z=0x38。
62. 下列何者為 89S51/52CPU 的中斷(Interrupt)向量位址？(A)0x0000(B)0x0003(C)0x001B(D)0x0023。
